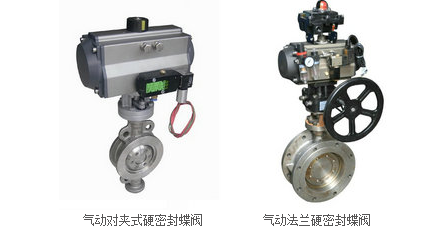

氣動硬密封蝶閥
- 閥門型號:D643H,D673H
- 通徑規格:DN50~DN1200
- 結構形式:三偏心硬密封(對夾式,法蘭)
- 閥體材質:碳鋼WCB、不銹鋼304、不銹鋼316
- 公稱壓力:PN10、PN16、PN25、PN40
- 適用溫度:-40℃~450℃
- 應用范圍:水、蒸氣、油品、酸類腐蝕性等
- 產品特點:壽命長,啟閉無摩擦,使用范圍廣,可用于高溫高壓
氣動硬密封蝶閥簡介:
氣動硬密封蝶閥屬于長壽命、高品質蝶閥,采用三維偏心原理設計,主要由法蘭或對夾式硬密封蝶閥與氣動執行裝置連接組成,閥座和碟板密封面采用不同硬度的金屬材料或不銹鋼制成,具有耐高溫、耐腐蝕、耐磨損等優點。氣動硬密封蝶閥采用硬軟密封兼容的多層次結構,無論在低溫或高溫的工況中都能保證優良的密封性能,且閥門在開啟和關閉時碟板和閥座基本無摩擦現象,大大提高了蝶閥的使用壽命。氣動硬密封蝶閥廣泛應用于電力、油品、蒸汽、空氣、污水等介質的管道當中,是開關控制或調節流量的最佳裝置。

氣動硬密封蝶閥性能特點:
1、采用三偏心原理結構,閥座與碟板在啟閉時幾乎無摩擦,提高了使用壽命。
2、結構獨特,操作靈活、省力、方便、不受介質壓力的高、低影響,密封性能可靠。

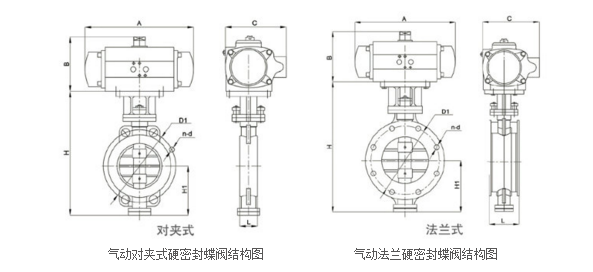

3、可分為氣動對夾式硬密封蝶閥和氣動法蘭硬密封蝶閥,滿足于不同連接方式,方便安裝在管道中。
3、密封是采用軟硬金屬片層疊組成,具有金屬密封和彈性密封的雙重優點,無論在低溫和高溫情況下,均具有優良的密封特性。
5、蝶閥設有密封調節裝置,長期使用后若密封性能下降,可調節碟板密封圈向閥座靠近即可恢復原有密封性能,大大地提高使用壽命。
氣動硬密封蝶閥技術參數:
公稱通徑 |
DN50~DN1200(mm) |
壓力等級 |
PN1.0、1.6、2.5、4.0MPa |
連接方式 |
對夾式、法蘭連接 |
密封形式 |
金屬硬密封 |
驅動方式 |
氣源驅動,壓縮空氣5~7bar(可帶手輪) |
動作范圍 |
0~90° |
閥體材質 |
碳鋼、不銹鋼304、不銹鋼316 |
工作場合 |
水、蒸氣、油品、酸類腐蝕性等(可高壓高溫場合) |
溫度范圍 |
碳鋼:-29℃~450℃ 不銹鋼:-40℃~450℃ |
控制方式 |
開關模式(開關兩位控制,氣開、氣關式)、智能調節型(4~20mA模擬量信號)、彈簧復位 |

氣動硬密封蝶閥執行機構:
供氣壓力 |
0.4~0.7MPa |
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 |
-30~+70℃ |
作用形式 |
單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC) 雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL) |
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
氣動硬密封蝶閥和氣動軟密封蝶閥的區別:
1、軟密封使用于低壓-常壓,硬密封可使用于中高壓工況。
2、軟密封用于低溫,常溫環境,硬密封可用于低溫、常溫、高溫等環境。
3、軟密封蝶閥多為中線型結構,硬密封一般是單偏心、雙偏心和三偏心蝶閥結構。
4、軟密封蝶閥比三偏心硬密封蝶閥密封性能比較好,但三偏心蝶閥在高壓高溫環境下可以保持良好的密封。
氣動硬密封蝶閥和氣動軟密封蝶閥的優缺點:
硬密封蝶閥使用壽命長,但是密封性相對比軟密封差。
軟密封蝶閥的優點是密封性能好,缺點是容易老化、磨損、使用壽命短。
軟密封蝶閥多適用于含腐蝕性等常溫管路做啟閉及調節,硬密封蝶閥多用于供熱、供氣、及煤氣、油品、酸堿等環境。
