閥門的定義：

閥門是流體輸送系統中的控制部件，是通過改變其流通面積的大小控制流體流量、壓力和流向的機械產品。

一、 閥門的分類：

閥門種類很多，且有很多種分類方法：下面按用途分類、按壓力分類、按介質的工作溫度分類、按操作方式分類、通用分類法進行介紹

(一)、按用途分類：

(1)　截斷閥類：主要用于截斷和導通介質流。該類閥門包括：閘閥、截止閥、隔膜閥、旋塞閥、球閥、蝶閥等。

(2)　調節閥類：主要用于調節介質的流量、壓力，包括調節閥、節流閥、減壓閥等。

(3)　止回閥類：主要用于防止介質的倒流，包括各種結構的止回閥。

(4) 分流閥類：用于分配、分離或混合介質，包括各種結構的分配閥，疏水閥等。

(5) 安全閥類：用于系統超壓安全保護，包括各種類型的安全閥。

(二)、按壓力分類：

（1） 低壓閥門： 公稱壓力 PN≤1.6Mpa

（2） 中壓閥門： 公稱壓力 1.6 Mpa＜PN≤6.4Mpa

（3） 高壓閥門： 公稱壓力 6.4 Mpa＜PN≤100 Mpa

（4） 超高壓閥門：公稱壓力 PN≥100Mpa

(三)、按介質的工作溫度分類：

(1) 常溫閥門： -40℃≤t≤120℃

(2) 中溫閥門： 120℃≤t≤450℃

(3) 高溫閥門： t≥450℃

(4) 低溫閥門： -100℃≤t≤-40℃

(5) 超低溫閥門：t≤-100℃

(四)、按操作方式分類：

分為手動、氣動、液動、電動等閥門。

(五)、通用分類法：

這種分類方法既按工作原理和用途分，又按結構劃分，是目前常用的分類方法，一般分為：閘閥、截止閥、節流閥、球閥、蝶閥、隔膜閥、旋塞閥、止回閥、安全閥、自力式調壓閥、疏水閥等。

二、 閥門型號的編制方法：

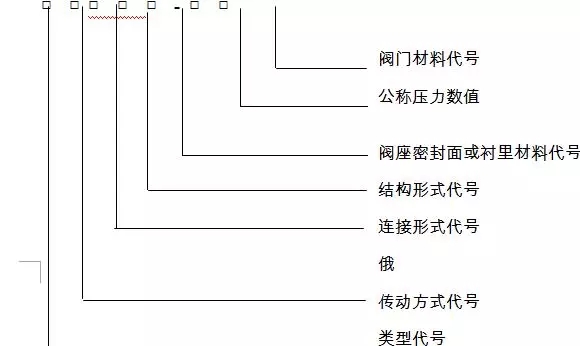

按閥門型號編制方法，閥門型號分七個單元：

第一單元表示類型，稱為類型代號，用漢語拼音字母表示

表1： 閥門類型代號

類型	代號	類型	代號
閘閥	Z	旋塞閥	X
截止閥	J	止回閥	H
節流閥	L	安全閥	A
球閥	Q	減壓閥	Y
蝶閥	D	疏水閥	S
隔膜閥	G

第二單元表示傳動方式，稱為傳動方式代號，用阿拉伯數字表示

表2 閥門傳動方式代號

傳動方式	代號	傳動方式	代號
電磁動	0	傘齒動	5
電磁-液動	1	氣動	6
電-液動	2	液動	7
蝸輪	3	氣-液動	8
正齒輪	4	電動	9

第三單元為連接形式代號，表示閥門與管道或設備接口連接方式，用阿拉伯數字表示

表3 閥門連接形式代號

連接形式代號	代號	連接形式	代號
內螺紋	1	對夾	7
外螺紋	2	卡箍	8
法蘭	4	卡套	9
焊接	6

第四單元表示閥門的結構形式，稱為結構形式代號，用阿拉伯數字表示。由于閥門類型較多，故其結構形式按閥門的種類分別表示，同一阿拉伯數字，對于不同類型的閥門所表示的意義不相同。

表4-1 閘閥結構形式代號

閘閥結構形式				代號
明 桿	楔式	彈性閘板		0
		剛性	單閘板		1
			雙閘板		2
	平行式		單閘板		3
			雙閘板		4
暗桿形式			單閘板		5
			雙閘板		6

表4-2 截止閥和節流閥結構形式代號

截止閥和節流閥結構形式		代號
直通式		1
角式		4
直流式		5
平 衡	直通式	6
	角式	7

表4-3 球閥結構形式代號

球閥結構形式			代號
浮動	直通式		1
	L形	三通式	4
	T形		5
固定	直通式		7

表4-4 旋塞閥結構形式代號

旋塞閥形式			代號
填料	直通式	3
	T型三角式	4
	四通式		5
油封	直通式		7
	T型三角式		8

表4-5 安全閥結構形式代號

安全閥結構形式代號					代號
彈簧	封閉	帶散熱片		全啟式	0
		微啟式			1
		全啟式			2
		帶扳手	全啟式		4
			雙彈簧微啟式		3
	不封閉		微啟式		7
			全啟式		8
		帶控制機構	全啟式		6
脈沖式					9

第五單元表示閥門閥座的密封面材料或襯里閥的襯里材料，其代號用拼音字母表示

表5　　　密封面材料代號

閥座密封面或襯里材料	代號	閥座密封面或襯里材料	代號
銅合金	T	滲氮鋼	D
橡膠	X	硬質合金	Y
尼龍塑料	N	襯膠	J
氟塑料	F	襯鉛	Q
錫基軸承合金	B	搪瓷	C
合金鋼	H	滲硼鋼	P

第六單元 表示閥門的公稱壓力數值

第七單元 表示閥體材料，稱為閥體材料代號，用漢語拼音字母表示

表7　　　閥體材料代號

材料	代號	材料	代號
HT25-47	Z	Cr5Mo	I
KT30-6	K	1Cr18Ni9Ti	P
QT40-15	Q	Cr18Ni12Mo2Ti	R
H62	T	12CrMoV	V
ZG25 Ⅱ	C

待續.........
