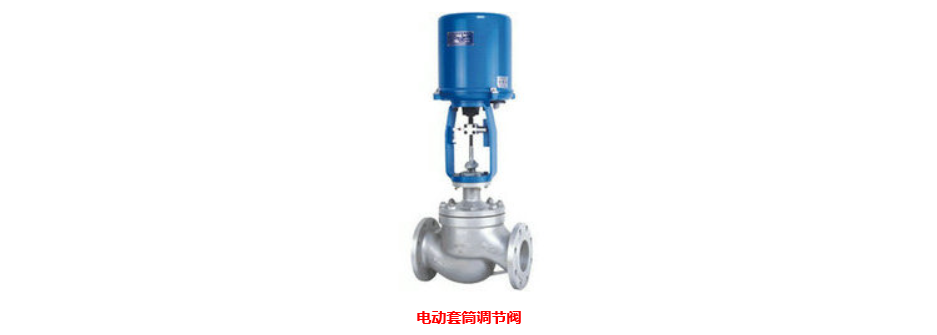

電動套筒調節閥工作原理圖
2019/8/7-電動套筒調節閥工作原理圖
電動套筒調節閥一般常用于泄露量要求不高、閥前后壓差較大的場合，采用套筒壓力平衡結構，在閥芯上設壓力平衡孔，消除了閥瓣上的大部分靜態不平衡力，并有一定的阻力作用，可以減小流體流動引發振動，特別適用于流量大的干凈介質場合，廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。
電動套筒調節閥結構簡單，裝拆維修方便，套筒與閥塞間導向面大，可改善由渦流和沖擊引起的振蕩，比普通的單、雙座調節閥噪聲降低10dB左右。
電動套筒調節閥工作原理：
電動套筒調節閥以AC220V電源電壓為動作力，通過接收工業自動化控制系統的信號(4-20mA DC、0-10mA DC或1-5V DC)，即可控制調節閥運轉，改變閥芯和閥座之間的截面積大小，從而達到對管路流體介質壓力、溫度、流量、液位等連續調節，實現自動化調節功能，使被控工藝參數保持在給定值！
電動套筒調節閥工作原理動態圖
電動套筒調節閥采用單座調節閥的閥體，在閥體內插入一個圓筒形的套筒，以套筒為導向，安裝一個軸向上下動作的閥芯，在套筒上切開了具有一定流量特性的孔，通過閥芯與套筒孔形成開孔面積的變化，實現調節流量的目的。
