1

表示閥門的類型代號

各代號代表的閥門類型：

Z：閘閥

J：截止閥

L：節流閥

H：止回閥和底閥

Q：球閥

X：旋塞閥

D：蝶閥

A：安全閥

S：蒸汽疏水閥

Y：減壓閥

G：隔膜閥

2

表示閥門的傳動方式

各代號代表閥門傳動方式類型：

0：電磁動

1：電磁-液動

2：電-液動

3：蝸輪（蝸桿）

4：正齒輪

5：錐齒輪

6：氣動

7：液動

8：氣-液動

9：電動

*若為手動則省略

3

表示閥門連接方式

各代號代表閥門連接方式類型：

1：內螺紋

2：外螺紋

4：法蘭式

6：焊接式

7：對夾式

8：卡箍

9：卡套

4

表示閥門結構形式

各代號代表閥門的結構形式：

閘閥：

0：楔式彈性閘板

1：楔式單閘板

2：楔式雙閘板

3：平行式單閘板

4：平行式雙閘板

截止閥：

1：直通式

4：角式

5：直流式

止回閥：

1：直通式

2：升降立式

3：旋啟單瓣式

6：旋啟單瓣式

球閥：

1：浮球直通式

7：固定直通式

5

表示閥門密封面材質

各代號代表閥門的密封面材質：

H：合金鋼

Y：硬質合金

F：氟塑料

T：銅合金

P：滲硼鋼

X：橡膠

N：尼龍塑料

B：錫基軸承合金（巴氏合金）

Q：襯鉛

J：襯膠

C、P：陶瓷、滲硼鋼

W：本體材質( 碳化鎢硬質合金 )

6

表示閥門公稱壓力

代表閥門的公稱壓力，用阿拉伯數字表示，其數值是以兆帕為單位的10倍。如：16則代表1.6MPa

7

表示閥體的材料代號

各代號代表閥體的材料：

T：銅及銅合金

C：碳素鋼

P：18-8系不繡鋼

H：Cr13系不銹鋼

Q：球墨鑄鐵

Z：灰鑄鐵

K：可斷鑄鐵

L：鋁合金

*PN≤1.6MPa的鑄鐵和PN≥2.5MPa的碳素鋼閥體省略本代號。

通用閥門型號解讀示例

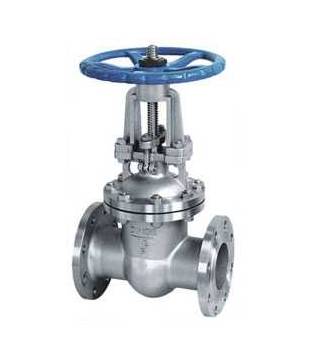

Z41Y-16C  DN400

閘閥，手動，法蘭連接，平行式雙閘板，硬質合金密封面，公稱壓力16斤，閥體材質為鑄鋼 口徑400

J11T-16K  DN40

截止閥，手動，內螺紋連接，直通式，銅合金密封面，公稱壓力16公斤，閥體材質為可鍛鑄鐵 口徑40

H41W-10T DN150

止回閥，手動，法蘭連接，全（密封面與閥體都為銅），公稱壓力10公斤， 口徑150

D941X—16C  DN450

軟密封蝶閥，電動，法蘭連接，直通式，橡膠密封面，公稱壓力為16公斤，閥體材質為鑄鋼，口徑450

---

二、偏心半球閥型號解析

1

表示閥門的類型代號

BQ：雙偏心半球閥

2

表示閥門的傳動方式

各代號代表閥門傳動方式類型：

0：電磁動

1：電磁-液動

2：電-液動

3：蝸輪（蝸桿）

4：正齒輪

5：錐齒輪

6：氣動

7：液動

8：氣-液動

9：電動

*若為手動則省略

3

表示閥門連接方式

各代號代表閥門連接方式類型：

4：法蘭式

6：焊接式

4

表示閥門結構形式

各代號代表閥門的結構形式：

1：直通式

5：直流式

7：管線直通式（通徑）

5

表示閥門密封面材質

各代號代表閥門的密封面材質：

W：不銹鋼 適應介質水、蒸汽、污水、紙漿

M：合金 適應介質溶液及漿液

6

表示閥門公稱壓力

代表閥門的公稱壓力，用阿拉伯數字表示，其數值是以兆帕為單位的10倍。如：16則代表1.6MPa

7

表示閥體的材料代號

各代號代表閥體的材料：

T：銅及銅合金

C：碳素鋼

P：18-8系不繡鋼

H：Cr13系不銹鋼

Q：球墨鑄鐵

Z：灰鑄鐵

K：可斷鑄鐵

L：鋁合金

*PN≤1.6MPa的鑄鐵和PN≥2.5MPa的碳素鋼閥體省略本代號。

偏心半球閥型號解讀示例

BQ341M2—16C DN200

雙偏心半球閥 蝸輪傳動，法蘭連接，直通式，耐磨合金密封面，公稱壓力16公斤，閥體材質鑄鋼，口徑200

---

三、料漿閥

1

表示閥門的類型代號

各代號代表的閥門類型：

SJS :Y型料漿閥(50kg以下可縮寫為JS)

FS：角閥

FSb：平板式放料角閥

FB：閥桿向下加長角閥

TY：閥桿向上加長角閥

2

表示閥門的傳動方式

口徑DN200（包括DN200）及以下一般為手動。（例如：SJS45Y-16C DN150；SJS45Y-16C DN200）；口徑200以上的為齒輪傳動（例如：SJS545Y-16C DN250）。角式放料閥、放料閥、管接放料閥及特種長筒放料閥與以上要求相同。

0：電磁動

1：電磁-液動

2：電-液動

3：蝸輪（蝸桿）

4：正齒輪

5：錐齒輪

6：氣動

7：液動

8：氣-液動

9：電動

*若為手動則省略

以下代號含義同上：

3

表示閥門連接方式

4

表示閥門結構形式

5

表示閥門密封面材質

6

表示閥門公稱壓力

7

表示閥體的材料代號

 料漿閥型號解讀示例

SJS545Y—16C  DN300

Y型料漿閥 蝸輪傳動，法蘭連接，直流式，硬質合金密封面，公稱壓力16公斤，閥體材質碳鋼，口徑300

FSb44Y—16C  DN100

平板式放料角閥，手動，法蘭連接，角式，硬質合金密封面，公稱壓力16公斤，閥體材質鑄鋼， 口徑100



FSb544Y—16C  DN350

平板式放料角閥，齒輪傳動，法蘭連接，角式，硬質合金密封面，公稱壓力16公斤，閥體材質鑄鋼， 口徑350
