閥門通徑和介質流速之間的關系

閥門的流量與流速主要取決于閥門的通徑，也與閥門的結構型式對介質的阻力有關，同時與閥門的壓力、溫度及介質的濃度等諸因素有著一定內在聯系。
閥門的流道面積與流速、流量有著直接關系，而流速與流量是相互依存的兩個量。當流量一定時，流速大，流道面積便可小些；流速小，流道面積就可以大些。反之，流道面積大，其流速小；流道面積小，其流速大。
介質的流速大，閥門通徑可以小些，但阻力損失較大，閥門易損壞。流速大，對易燃易爆介質會(huì )產生靜電效應，造成危險；流速太小，效率低，不經濟。對粘度大和易爆的介質，應取較小的流速。油及粘度大的液體隨粘度大小選擇流速，一般取0.1～2m/s。
一般情況下，流量是已知的，流速可由經驗確定。通過流速和流量可以計算閥門的公稱通徑。
閥門通徑相同，其結構型式不同，流體的阻力也不一樣。在相同條件下，閥門的阻力系數越大，流體通過閥門的流速、流量下降越多；閥門阻力系數越小，流體通過閥門的流速、流量下降越少。
各種介質常用流速見下表。
流體名稱
使用條件
流速
 （m/s）

飽和蒸汽
DN＞200
 DN=200～100
 DN＜100
30～40
 25～35
 15～30

過熱蒸汽
DN＞200
 DN=200～100
 DN＜100
40～60
 30～50
 20～40


低壓蒸汽
ρ＜1.0（絕壓）
15～20

中壓蒸汽
Ρ=1.0～4.0（絕壓）
20～40

高壓蒸汽
Ρ=4.0～12.0（絕壓）
40～60

壓縮氣體
真空
 Ρ≤0.3（表壓）
 Ρ=0.3～0.6（表壓）
 Ρ=0.6～1.0（表壓）
 Ρ=1.0～2.0（表壓）
 Ρ=2.0～3.0（表壓）
 Ρ=3.0～30.0（表壓）
5～10
 8～12
 10～20
 10～15
 8～12
 3～6
 0.5～3




氧氣
Ρ=0～0.05（表壓）
 Ρ=0.05～0.6（表壓）
 Ρ=0.6～1.0（表壓）
 Ρ=1.0～2.0（表壓）
 Ρ=2.0～3.0（表壓）
5～10
 7～8
 4～6
 4～5
 3～4

煤氣

2.5～15

半水煤氣
Ρ=0.1～0.15（表壓）
10～15

天然氣

30

氮氣
Ρ=5～10（絕壓）
15～25

氨氣
真空
 Ρ＜0.3（表壓）
 Ρ＜0.6（表壓）
 Ρ≤2（表壓）
15～25
 8～15
 10～20
 3～8




乙炔水

30
 5～6


乙炔氣
ρ＜0.01（表壓）
 ρ＜0.15（表壓）
 ρ＜2.5（表壓）
3～4
 4～8
 5

氯
氣體
 液體
10～25
 1.6

氯化氫
氣體
 液體
20
 1.5

液氨
真空
 Ρ≤0.6（表壓）
 Ρ≤2.0（表壓）
0.05～0.3
 0.3～0.8
 0.8～1.5

氫氧化鈉
濃度0～30%
 濃度30%～505
 濃度50%～73%
2
 1.5
 1.2

硫酸
濃度88%～93%
 濃度93%～100%
1.2
 1.2

鹽酸

1.5

水及粘度
相似液體
Ρ=0.1～0.3（表壓）
 Ρ≤1.0（表壓）
 Ρ≤8.0表壓）
 Ρ≤20～30（表壓）
 熱網循環水、冷卻水
 壓力回水
 無壓回水
0.5～2
 0.5～3
 2～3
 2～3.5
 0.3～1
 0.5～2
 0.5～1.2

自來水
主管Ρ=0.3（表壓）
 支管Ρ=0.3（表壓）
1.5～3.5
 1～1.5

鍋爐給水

＞3

蒸汽冷凝水

0.5～1.5

冷凝水
自流
0.2～0.5

過熱水

2

海水、微堿水
Ρ＜0.6（表壓）
1.5～2.5

注：
DN值的單位為：mm；
Ρ值的單位為：MPa。
閘閥的阻力系數小，僅在0.1～1.5的范圍內、；
口徑大的閘閥，阻力系數為0.2～0.5；
縮口閘閥阻力系數大一些。
截止閥的阻力系數比閘閥大得多，一般在4～7之間。Y型截止閥（直流式）阻力系數最小，在1.5～2之間。
鍛鋼截止閥阻力系數最大，甚至高達8。
止回閥的阻力系數視結構而定：旋啟式止回閥通常約為0.8～2，其中多瓣旋啟式止回閥的阻力系數較大；
升降式止回閥阻力系數最大，高達12。
旋塞閥的阻力系數小，通常約為0.4～1.2。
隔膜閥的阻力系數一般在2.3左右。
蝶閥的阻力系數小，一般在0.5以?xún)取?/SPAN>

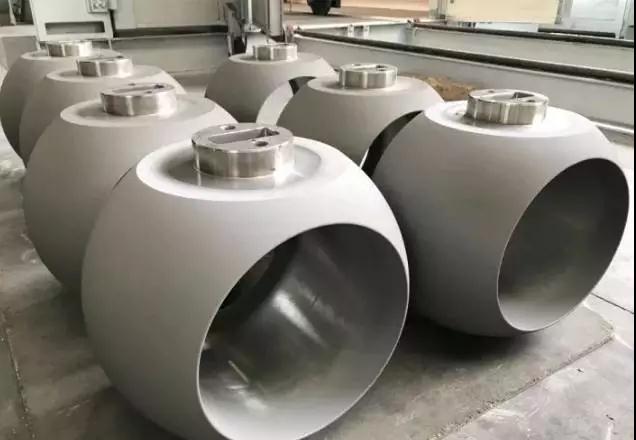

球閥的阻力系數最小，一般在0.1左右。
上述閥門的阻力系數是閥門全開狀態下的數值。
閥門通徑的選用，應考慮到閥門的加工精度和尺寸偏差，以及其它因素影響。閥門通徑應有一定的富裕量，一般為15%。在實際的工作中，閥門通徑隨工藝管線的通徑而定。
