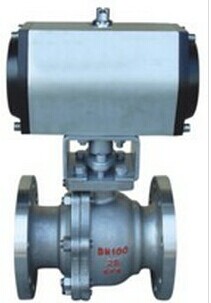

氣動O型切斷球閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬系列: O型球閥
名    稱: 氣動O型切斷球閥
型    號: ZSHO
檢索關鍵字: 氣動O型切斷球閥
產品名稱: 氣動O型切斷球閥
產品型號: ZSHO
產品口徑: DN15-300
產品壓力: 0.6~6.4Mpa
產品材質: 鑄鋼、不銹鋼、合金鋼等
產品簡介: 制造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。上海惠夏閥門有限公司擁有全球最頂尖的生產設備和技術工程師,有能力按照各國標準以及各種行業標準生產制造優質閥門。
聯系電話: 15901687301
產品詳情

產品說明:
ZSHO氣動O型活塞式切斷球閥(簡稱切斷球閥),是一種旋轉型切斷球閥,為氣動單元組合儀表中的執行單元,一般與電磁閥等氣動元件組合使用。閥體結構有安裝軟密封閥座與全金屬閥座兩種,分別用于常溫(-40~180℃)及高溫(—60~450℃)場合。該產品傳動效率高,推力大,密封性能好,額定流量系數大,零件互換性強等特點。因而廣泛應用于石油、化工、制藥、冶金、輕紡、造紙、污水處理等生產部門的氣體、液體輸送管道中介質的切斷或開啟,以達到生產過程按一定的程序進行。切斷球閥主要由氣動活塞式執行機構和切斷型球閥兩部分組成,根據用戶需要,也可在執行機構和切斷球閥之間配置手輪機構。

技術參數:

公稱通徑DN(㎜)
15
20
25
32
40
50
65
80
100
125
150
200
300
額定流量系數(Kv)
20
38
72
110
170
270
380
510
940
1400
2200
3500
8500
公稱壓力PN(MPa)
1.6、6.4
球芯轉角(度)
0°±4°至90°±4°(可調)
操作壓力(MPa)
雙作用0.2~1.0 單作用0.3~1.0
適用工作溫度(℃)
軟密封-40~180 硬密封-60~450
允許壓差(MPa)
為公稱壓力值
允許泄漏量等級
軟密封Ⅵ 硬密封Ⅳ
動作時間(S)
0.5~7(詳見表二)
執行機構輸出力矩(Nm)
5.9~5169
氣動活塞式執行機構動作時間(表二)
執行機構型號
01
02
03
04
05
06
07
08
09
10
11
動作時間(S)
全開
0.5
0.56/0.6
0.5/0.6
0.5/0.6
0.7/1
0.8/1.1
1/1.2
1.1/1.6
1.2/2
3.5/4.5
5/6
全閉
0.5
0.6/0.8
0.6/1
0.8/1.2
0.8/1.2
1/1.5
1/2
1/2.3
1.5/2.5
4.5/6
5.5/7

*斜線上方為雙作用,下方為單作用數據

訂貨須知:
訂貨時請用戶提供以下資料:
調節閥名稱、型號
公稱通徑
公稱壓力(MPa)
固有流量特性
額定流量系數(Kv)
整機作用方式
介質名稱
工作溫度及范圍
閥體、閥內件及填料材質
所配附件
夾套調節閥須注明載熱體接口形式及尺寸
低溫調節閥須注明保溫長度、冷箱連接方式
防爆要求
其它特殊要求
