| Q611F氣動絲扣三片式球閥是由氣動執行器和三片式絲扣球閥組成。閥體鑄造采用國外引進的先進工藝，結構合理、造型美觀。氣動三片式球閥體積小，是由三部分閥殼組成，由四只較長螺栓從兩端夾住中間閥體與閥球而成。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會(huì )被沖出。工作原理也是通過氣動執行器90度的旋轉來帶動球體的旋轉以達到介質的流通與阻斷。執行器與閥體的直接連接減少了發生故障的機率。適用于輕工機械體積小空間窄的場合。一般用于氣體、水、油、及某些腐蝕性液體等。 |
| 氣動絲扣三片式球閥產品特點： |
|
1、結構簡單、體積小、重量輕，開關速度快。
2、流體阻力小，其阻力系數與同長度的管段相等。
3、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
4、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
5、緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會(huì )引起閥門密封面的侵蝕。 |
| 氣動絲扣三片式球閥主要零件材質說明： |
|
| 零件名稱 |
三片式球閥要部件材質清單表及溫度說明 |
| WCB |
CF8-304 |
CF8M-316 |
| 閥體 |
WCB |
CF8-304 |
CF8M-316 |
| 球閥 |
304 |
304 |
316 |
| 閥座密封 |
PTFE |
PTFE |
PTFE |
| 閥桿 |
304 |
304 |
316 |
| 工作溫度 |
≤150℃ |
≤150℃ |
≤150℃ | |

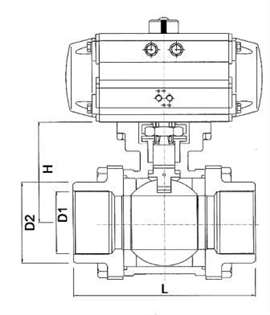

| 氣動絲扣三片式球閥連接尺寸詳表： |
|
| 通徑 |
英寸 |
尺寸 |
螺紋標準 |
| L |
D1 |
D2 |
H |
NPT
BSP
PT
DIN |
| 8 |
1/4 |
75 |
10.6 |
14.2 |
42 |
| 10 |
3/8 |
75 |
12.7 |
17.8 |
42 |
| 15 |
1/2 |
75 |
15 |
21.8 |
42 |
| 20 |
3/4 |
80 |
20 |
27.3 |
49 |
| 25 |
1 |
90 |
25 |
34 |
58.5 |
| 32 |
1 1/4 |
110 |
32 |
42.8 |
63 |
| 40 |
1 1/2 |
120 |
38 |
48.9 |
71 |
| 50 |
2 |
140 |
50 |
61.4 |
78 |
| 65 |
2 1/2 |
185 |
63.5 |
74 |
100 |
| 80 |
3 |
205 |
76 |
90 |
109 |
| 100 |
4 |
240 |
100 |
115.4 |
140 | |
聲明：本文中所有文字、數據、圖片均只適用于參考，閥門性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-61128612。上海惠夏閥門制造有限公司官網：www.hrfengji.com。
