GID電動高真空蝶閥，用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。
| 電動高真空蝶閥產品特點： |
|
|
1、閥門能承受正壓力。
2、閥桿上下不竄動。
3、閥門的閥板采用夾緊結構，把閥板的密封圈來夾緊。
4、除了能用在真空狀態下，也能在低壓狀態下使用。
5、并可以任意位置安裝。適用的工作介質為空氣和非腐蝕性氣體。
|
| 電動高真空蝶閥技術參數及性能： |
|
|
執行器技術參數 |
閥體參數 |
|
電源 |
AC110、220、380V/DC24、220V |
公稱通徑 |
DN40～500mm |
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.0-5.0MPa |
|
任選功能 |
開關型、觸點型、開度信號、智能調節型 |
閥軸材質 |
碳素鋼、2cr13、/316不銹鋼 |
|
動作范圍 |
0～90°±5° |
閥體材質 |
碳鋼(鍍鎳)或不銹鋼 |
|
動作時間 |
15秒/30秒/60秒 |
閥板材質 |
碳鋼(鍍鎳)或不銹鋼 |
|
環境溫度 |
-30°～60° |
閥座密封 |
橡膠、氟橡膠 |
|
手動操作 |
附帶手柄操作 |
結構形式 |
A型 |
|
限位 |
電氣、機械二重限位 |
溫度 |
橡膠-25 ~ 80，氟橡膠-30 ~ 150 |
|
防護等級 |
IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) |
適用介質 |
純凈空氣和非腐蝕性氣體。 |
|
輸入信號 |
0-10，1-5VDC/4-20mA(智能調節型) |
特點 |
重量輕、安裝簡易快捷 | |

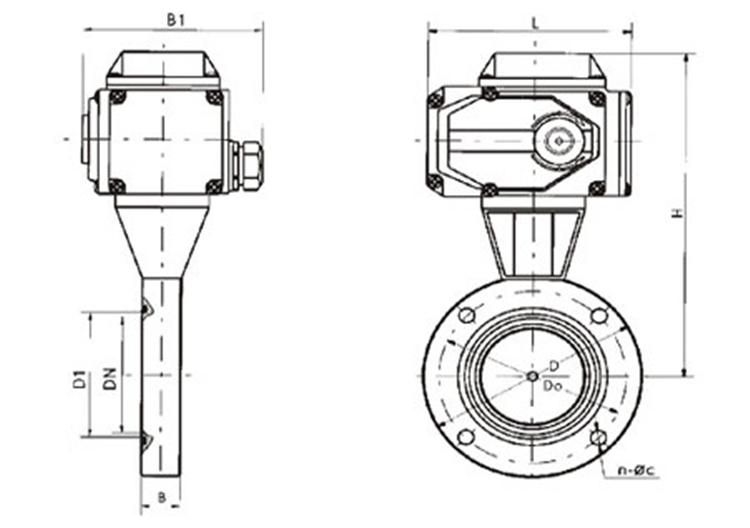

| 電動高真空蝶閥外形及連接尺寸： |
|
| 公稱通徑DN |
D |
Do |
D1 |
B |
H |
B1 |
L |
n-φc |
| 40 |
85 |
70 |
44 |
22 |
183 |
139 |
157 |
4-φ7 |
| 50 |
110 |
90 |
55 |
22 |
195 |
139 |
157 |
4-φ7 |
| 65 |
125 |
105 |
70 |
26 |
203 |
139 |
157 |
4-φ9 |
| 80 |
145 |
125 |
85 |
30 |
213 |
139 |
157 |
4-φ9 |
| 100 |
170 |
145 |
105 |
30 |
231 |
139 |
157 |
4-φ12 |
| 150 |
220 |
195 |
156 |
35 |
251 |
139 |
157 |
8-φ12 |
| 200 |
275 |
250 |
208 |
40 |
315 |
147 |
207 |
8-φ12 |
| 250 |
330 |
300 |
258 |
45 |
343 |
147 |
207 |
8-φ14 |
| 300 |
380 |
350 |
308 |
55 |
368 |
147 |
207 |
8-φ14 |
| 400 |
500 |
465 |
408 |
60 |
451 |
182 |
256 |
8-φ18 |
| 500 |
600 |
565 |
510 |
80 |
535 |
182 |
280 |
12-φ18 | |
| 訂貨說明： |
|
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力

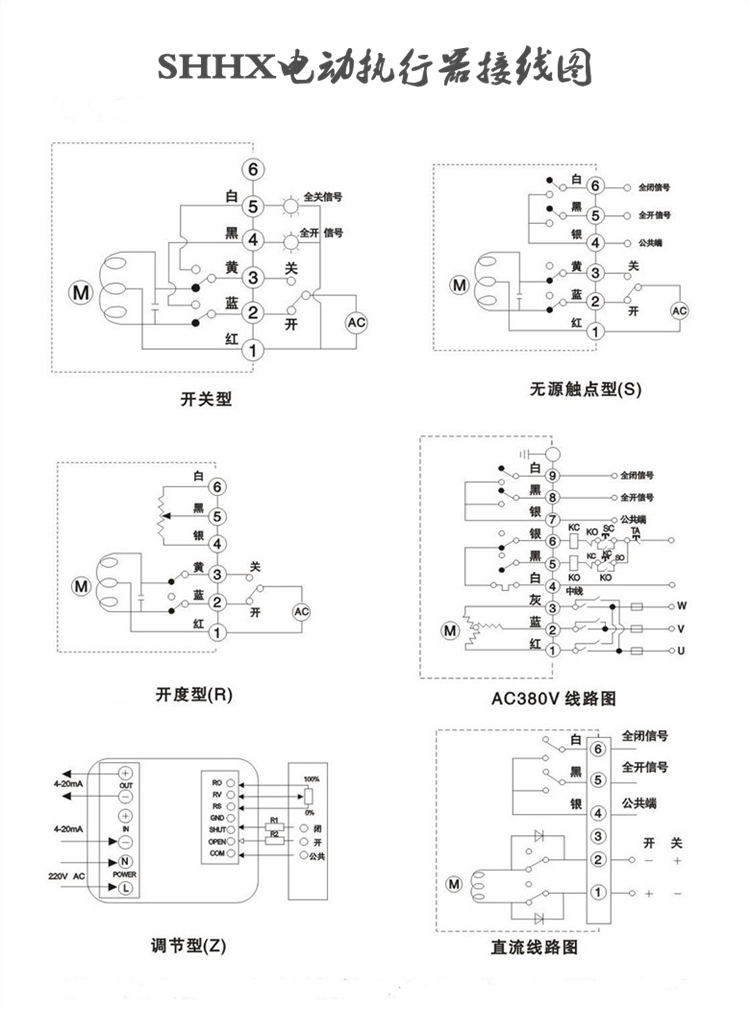

3、控制類型：開關型、無源觸點型、閥位信號反饋型，智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V，輸出信號:4-20mA，1-5V，0-10V |
| 注意事項： |
|
1：請務必接對電源相序，以免閥門或執行器損壞。
2：通電時禁止手動操作。
3：戶外使用時最好給電動執行器外加防護蓋子，防止老化。
4：開蓋后應擰緊密螺絲，防止進水或灰塵進入電動執行器內部。
5：請不要安裝在易爆氣體周?chē)缧璺辣嗀洉r(shí)請說明。
6：請確定輸入電壓和配線接點是否正確。
7：禁止超負荷使用電動執行器。 |
聲明：本文中所有文字、數據、圖片均只適用于參考，閥門性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-61128612。上海惠夏閥門制造有限公司官網：www.hrfengji.com。
