D971F電動對夾四氟蝶閥產品說明：
| D971F電動對夾四氟蝶閥又叫電動對夾蝶閥，具有體積小、輕便宜人、性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。電動蝶閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。 |
| D971F蝶閥產品特點： |
|
1、閥體只需最小的安裝空間,任務原理容易牢靠。
2、具有很大的流通性能，經過閥門的壓力損失極小。
3、具有十分明顯的經濟性，尤其是較大口徑的蝶閥。
4、閥體配合規范的凸面管道法蘭。
5、近似等百分比的流量特性，可用于調節或開關式控制。
6、采用特殊的閥座密封合適于介質較干凈的液體和氣體。 |
| D971F電動對夾四氟蝶閥技術參數及性能： |
|
|
執行器技術參數 |
閥體參數 |
|
電源 |
AC110、220、380V/DC24、220V |
公稱通徑 |
DN40～500mm |
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.0、1.6MPa |
|
任選功能 |
開關型、觸點型、開度信號、智能調節型 |
閥軸材質 |
碳鋼、2cr13、304/316不銹鋼 |
|
動作范圍 |
0～90°±5° |
閥體材質 |
球墨鑄鐵、 碳鋼、不銹鋼 |
|
動作時間 |
15秒/30秒/60秒 |
閥板材質 |
304/316/316L不銹鋼 |
|
環境溫度 |
-30°～60° |
閥座密封 |
EPDM |
|
手動操作 |
附帶手柄操作 |
結構形式 |
中線型 |
|
限位 |
電氣、機械二重限位 |
溫度 |
EPDM≤105℃、 |
|
防護等級 |
IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) |
適用介質 |
水、空氣、天然氣 |
|
輸入信號 |
0-10，1-5VDC/4-20mA(智能調節型) |
特點 |
用途廣、整體造價低、流量大、流阻小 | |

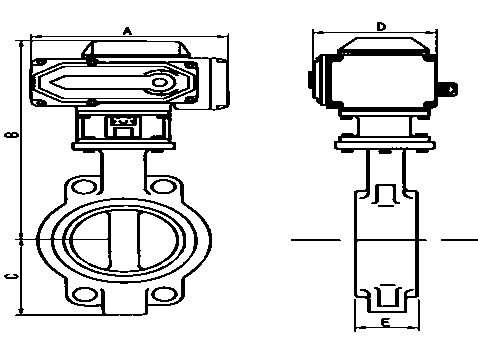

| D971F電動對夾四氟蝶閥外形及連接尺寸： |
|
|
公稱通徑DN |
A |
B |
C |
D |
E |
|
壓力 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
|
40 |
155 |
349 |
57 |
104 |
32 |
|
50 |
155 |
353 |
62 |
104 |
43 |
|
65 |
155 |
362 |
70 |
104 |
46 |
|
80 |
155 |
368 |
89 |
104 |
46 |
|
100 |
208 |
392 |
106 |
115 |
52 |
|
125 |
208 |
407 |
120 |
115 |
56 |
|
150 |
208 |
446 |
132 |
115 |
56 |
|
200 |
256 |
489 |
164 |
127 |
60 |
|
250 |
256 |
514 |
200 |
127 |
68 |
|
300 |
256 |
568 |
238 |
127 |
78 |
|
350 |
288 |
629 |
280 |
164 |
78 |
|
400 |
288 |
662 |
302 |
164 |
102 |
|
450 |
288 |
693 |
335 |
164 |
114 |
|
500 |
288 |
729 |
360 |
164 |
127 | |
| D971F電動對夾四氟蝶閥訂貨說明： |
|
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型，智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V，輸出信號:4-20mA，1-5V，0-10V |
| D971F電動對夾四氟蝶閥注意事項： |
|
1：請務必接對電源相序，以免閥門或執行器損壞。
2：通電時禁止手動操作。
3：戶外使用時最好給電動執行器外加防護蓋子，防止老化。
4：開蓋后應擰緊密螺絲，防止進水或灰塵進入電動執行器內部。
5：請不要安裝在易爆氣體周?chē)缧璺辣嗀洉r(shí)請說明。
6：請確定輸入電壓和配線接點是否正確。
7：禁止超負荷使用電動執行器。 |
