氣動薄膜套筒調節閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬系列: 氣動調節閥
名    稱: 氣動薄膜套筒調節閥
型    號: ZJHM
檢索關鍵字: 氣動薄膜套筒調節閥,不銹鋼氣動薄膜套筒調節閥,ZJHM氣動薄膜套筒調節閥
  • 閥門型號:ZJHM
  • 通徑規格:DN25~DN300mm
  • 結構形式:壓力平衡式閥芯
  • 閥體材質:鑄鋼(WCB)、不銹鋼(304、316、316L)
  • 公稱壓力:PN16、PN40、PN64
  • 適用溫度:-17℃-450℃(具體見產品詳情)
  • 應用范圍:石油、化工、電力、冶金等工業
  • 產品特點:大容量,允許壓差大,操作穩定,維護簡單
氣動薄膜套筒調節閥概述:

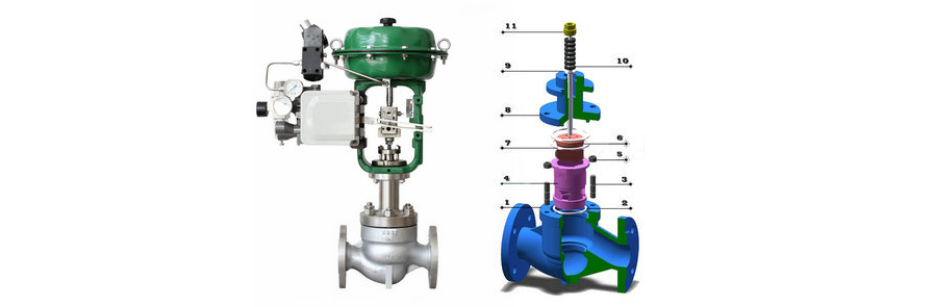

ZJHM氣動薄膜套筒調節閥是一種高性能、大容量調節閥產品,采用套筒導向,導向面積大,穩定性好,可以快速在線更換閥內件,維修效率高,節約人力和時間。氣動薄膜套筒調節閥因其穩定性好、維護簡單而廣泛應用,壓力平衡式閥芯,消除了閥瓣上的大部分靜態不平衡力,并有一定的阻尼作用,可以減小流體流動引發的振動,特別適用于泄露量要求不高、閥前后壓差較大的場合!
1、采用平衡型閥芯,不平衡力小,允許壓差大,操作穩定。
2、閥芯導向面大,可改善由渦流和沖擊引起的振蕩,并減少損壞。
3、比普通單雙座調節閥噪聲降低10dB左右。
4、結構簡單,裝拆維修方便。
氣動薄膜套筒調節閥原理:
氣動薄膜套筒調節閥是自動化控制系統中儀表的重要執行單元,采用電-氣閥門定位器,以電信號和壓縮空氣為動力,接受控制系統輸入的(0-10mA DC或4-20mA DC)電流信號,由調節器將壓縮空氣,轉換成氣源壓力信號輸入輸出,從而改變閥門開度位移,達到對管路流體介質流量、壓力、溫度、液位等工藝參數精確調節控制!
氣動薄膜套筒調節閥參數:
閥體
形      式 直通鑄造球型閥
公稱通徑 25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm
公稱壓力 PN16、40、64bar
法蘭標準 JB/T79.1-94、79.2-94等
材      料 鑄鋼( ZG230450)、不銹鋼(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
上  閥  蓋 標準型:-17-230℃  散熱型:230-450℃  低溫型:-60--196℃  波紋管密封型:-40-350℃
閥蓋形式 螺栓壓緊式
填      料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料
結構形式 套筒式

閥內組件
閥芯型式 壓力平衡式閥芯
流量特性 等百分比特性和線性特性
材      料 不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。
氣動薄膜套筒調節閥執行器:
執行機構
型      式 ZHA/B多彈簧薄膜執行機構
型      號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面積cm2 350 350 560 900 1400
行程mm 10、16 25 40 40、60 100
彈簧范圍KPa 20-100(標準)、20-60、60-100、40-200、80-240
膜片材料 丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力 140-400KPa
氣源接口 RC1/4"
環境溫度 -30-70℃

閥作用形式
氣關式(B)- 失氣時閥位開(FO);氣開式(K)一失氣時閥位關(FC)

附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
