氣動保溫球閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬系列: 氣動球閥
名    稱: 氣動保溫球閥
型    號: BQ641F
檢索關鍵字: BQ641F氣動保溫球閥,氣動球閥

BQ641F氣動保溫球閥產品說明:

BQ641F氣動保溫球閥具有良好的保溫保冷特性,且閥門的通徑與管徑一致,同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中,以輸送常溫下會(huì )凝固的高粘度介質。由于采用整體式結構,因而保溫球閥比一般球閥何種更小,重量更輕,且無外漏,密封性能良好,夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
產品特點:

1、 結構簡單、體積小、重量輕。
2. 流體阻力小,其阻力系數與同長度的管段相等。
3. 操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。
4. 維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
5. 緊密可靠,目前球閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。
6. 在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會(huì )引起閥門密封面的侵蝕。
7. 適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。 球旋轉90度時,在進、出口處應全部呈現球面,從而截斷流動。
產品零部件材料:
執行器技術參數 閥體參數
氣壓 0.3MPa-0.7MPa 公稱通徑 DN100~200mm
輸出力矩 3~10000N·M 公稱壓力 PN0.1~1.6MPa
任選功能 雙作用、但作用零件材料 閥軸材質 304/316不銹鋼
零件材料 殼體:鋁合金表面陽極化處理。
端蓋:鋁合金表面噴塑處理。
活塞/齒條:鋁合金
閥體材質 碳鋼、304/316/316L不銹鋼
密封O型圈 丁睛橡膠=NBR70 球體材質 碳鋼、304/316/316L不銹鋼
軸承墊圈/導環 塑料 閥座密封
動作時間 1-5秒 結構形式 RPTFE、PTFE、對位聚苯
環境溫度 -20°~90° 溫度 ≤180℃
氣動附件 電磁閥、電氣定位器、
限位開關、氣源處理三聯件
(有減壓器、過濾器、油霧器)
手輪機構。
適用介質
特點 超寬面齒條(活塞)小齒輪傳動技術、
活塞及齒輪和殼體接觸面有低磨擦
材料制成的滑動軸承襯套、導向。
單作用式有保險彈簧座。1
特點 啟閉無摩擦、上裝式結構等
產品外形及結構尺寸:
公稱通徑(DN) L E H W 管螺紋
(mm) (in) P
20 3/4" 117 58.5 101 170 G3/4"
25 1" 127 62.5 106 170 G3/4"
40 1 1/2" 165 63.5 125 250 G3/4"
50 2" 178 68 135 250 G3/4"
80 3" 229 82 193 350 G3/4"
100 4" 254 83 265 420 G3/4"
150 6" 292 95 355 1000 G3/4"
200 8" 330 100 410 1300 G3

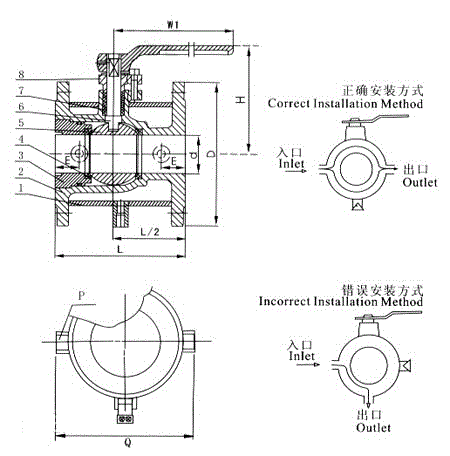

 產品外型及結構尺寸示意圖:

聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上海惠夏閥門制造有限公司官網:www.hrfengji.com
