氣動對夾式軟密封球閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬系列: 氣動球閥
名    稱: 氣動對夾式軟密封球閥
型    號: Q671F
檢索關鍵字: Q671F氣動對夾式軟密封球閥,氣動球閥,氣動不銹鋼球閥

上海Q671F氣動對夾式軟密封球閥產品說明:

 Q671F氣動對夾式軟密封球閥又叫氣動對夾式超薄球閥氣動意大利式對夾式球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥。球芯通道形狀有V形及O形,流體阻力小,是所有閥類中流體阻力最小的一種。動薄型球閥具有結構緊湊、體積小、重量輕、安裝方便等特點,可廣泛應用在石油、化工、冶金、電站、輕工等領域,對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
氣動不銹鋼球閥產品特點:

1、流體阻力小,其阻力系數與同長度的管段相等。
2、閥體較一般法蘭球閥短,適用于工廠同一管路閥門數量多的場合。
3、采用整體式結構的閥體,所以該閥實現了超短法蘭距,整機重量大大降低,僅為同類普通球閥的50%左右。
4、不帶任何管接頭的整體式閥體,因此不受管道或螺栓壓力影響,并且由于閥體無任何管接頭,故耐壓殼體不會(huì )受壓力“突變”的影響。
氣動不銹鋼球閥技術參數及性能:
執行器技術參數 閥體參數
氣壓 0.3MPa-0.7MPa 公稱通徑 DN100~200mm
輸出力矩 3~10000N·M 公稱壓力 PN1.6、2.5MPa
任選功能 雙作用、但作用零件材料 閥軸材質 碳鋼、2cr13、304/316不銹鋼
零件材料 殼體:鋁合金表面陽極化處理。
端蓋:鋁合金表面噴塑處理。
活塞/齒條:鋁合金
閥體材質 碳鋼、304/316/316L不銹鋼
密封O型圈 丁睛橡膠=NBR70 閥板材質 304/316/316L不銹鋼
軸承墊圈/導環 塑料 閥座密封 PTFE、PPL、金屬密封
動作時間 1-5秒 結構形式 中線
環境溫度 -20°~90° 溫度 PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
氣動附件 電磁閥、電氣定位器、
限位開關、氣源處理三聯件
(有減壓器、過濾器、油霧器)
手輪機構。
適用介質 水、石油、粘性流體、漿料、強氧化性介質等
特點 超寬面齒條(活塞)小齒輪傳動技術、
活塞及齒輪和殼體接觸面有低磨擦
材料制成的滑動軸承襯套、導向。
單作用式有保險彈簧座。1
特點 結構緊湊、體積小、重量輕、安裝方便

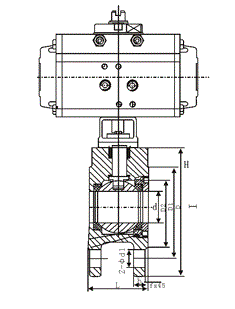

氣動不銹鋼球閥外形及連接尺寸:


SIZE

1/2"

3/4"

1"

1 1 / 4 "

1 1 / 2 "

2"

2 1 / 2 "

3"

4"

5"

6"

8"

d

15

19

23.5

30

36

45

58

67

76

100

125

195

L

35

38

42

50

60

72

95

118

140

195

260

350

D

95

105

115

135

145

160

180

195

215

245

280

335

D1

65

75

85

100

110

125

145

160

180

210

240

295

D2

45

55

65

78

85

100

120

135

155

185

210

265

H

62

70

79

86

92

102

158

172

187

200

240

278

E

110

125

135

150

150

180

250

300

350

650

840

1000

b

14

14

16

16

18

20

22

24

24

26

26

28

z-d1

4-14

4-14

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-23

12-20

f

2

2

2

3

3

3

3

3

3

3

3

3

聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上海惠夏閥門制造有限公司官網:www.hrfengji.com
