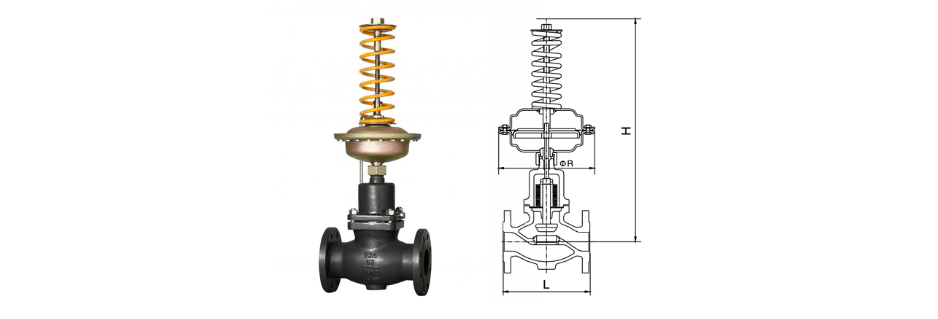

自力式閥后壓力調節閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬系列: 自力式調節閥
名    稱: 自力式閥后壓力調節閥
型    號: ZZYP-16B
檢索關鍵字: 自力式閥后壓力調節閥,自力式閥后壓力直通鑄造閥調節閥,不銹鋼自力式閥后壓力調節閥
  • 閥門型號:ZZYP-16B
  • 通徑規格:DN15~DN250mm
  • 結構形式:直通鑄造閥
  • 閥體材質:鑄鋼(WCB)、不銹鋼(304、316、316L)
  • 公稱壓力:PN1.6、2.5、4.0MPa
  • 適用溫度:0℃-200℃
  • 應用范圍:氣體、液體及蒸汽介質
  • 產品特點:減壓、穩壓(用于閥后壓力調節)
    ZZYP-16B自力式閥后壓力調節閥主要用于控制閥后壓力,亦可稱之為減壓閥,通過感應閥后壓力的變化,來調整閥芯打開的開度,從而實現控制閥后壓力在設定點。自力式壓力調節閥能在無電、無氣的場所工作,同時又節約了能源,壓力設定值在運行中可隨意調整,廣泛應用于氣體、液體及蒸汽介質減壓、穩壓(用于閥后壓力調節)的自動控制。

  • 自力式閥后壓力調節閥通俗的說,就是控制閥后的壓力,由控制閥門、執行器和一個設定壓力的彈簧組成,適用于非腐蝕性的液體、氣體和蒸汽,在系統管道中起閥后壓力控制的作用,當閥后壓力升高時,控制閥關閉。
    自力式閥后壓力調節閥參數:

    技術參數
    公稱通徑 DN15、20、25、32、40、50、65、80、100、125、200、250mm
    公稱壓力 PN1.6、4.0MPa
    法蘭標準 ANSl、JIS、DIN、GB、JB(特殊可按用戶提供)
    閥體材料 鑄鋼、不銹鋼
    閥芯材料 硬密封:不銹鋼
    軟密封:不銹鋼鑲嵌橡膠圈
    壓力平衡 不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250)

    自力式閥后壓力調節閥工作原理:
    自力式壓力調節閥用于控制閥后壓力調壓閥的作用方式為壓閉型,介質由箭頭方向流入閥體、經閥芯、閥座節流后輸出,另一路經冷凝器(介質為蒸汽時使用)冷卻后,被引入執行機構作用于膜片上,使閥芯隨之發生相應的位移,達到減壓、穩壓之目的。如閥后壓力增加,作用于膜片上的力增加,壓縮彈簧,帶動閥芯,使閥門開啟度減小,直至閥后壓力下降到設定值為止。同理,如果閥后壓力降低,作用在膜片上的力減小,由彈簧的反作用力,帶動閥芯,使閥門開啟度增大,直到閥后壓力上升到設定值為止。
    自力式閥后壓力調節閥溫度范圍:

    允許工作溫度
    公稱通徑   15-125mm 150-250mm
    密封型式 硬密封 ≤150℃ ≤140℃
    冷卻罐≤200℃ 冷卻罐和加長≤200℃
    冷卻罐和散熱≤200℃ 冷卻罐和加長≤200℃
    軟密封 ≤150℃
    結構組成
    1 2 3 4 5 6 7 8 9 10 11 12
    閥體 閥座 閥軸 閥蓋 膜蓋 膜片 彈簧 調節螺母 導壓管 波紋管 平衡膜片 充注閥

    聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上海惠夏閥門制造有限公司官網:www.hrfengji.com
