- 閥門型號:ZZDQ
- 通徑規格:DN20~DN100mm
- 結構形式:直通鑄造閥
- 閥體材質:鑄鋼(WCB)、不銹鋼(304、316、316L)
- 公稱壓力:PN16、PN40
- 適用溫度:-20-80℃ -20-350℃
- 應用范圍:石油、化工、氣體
- 產品特點:無需外部能源,根據自身壓力即可進行調節
自力式氮封裝置調節閥主要由快速泄放閥和自力式微壓調節閥,以及壓力彈簧、指揮器、脈沖管等相關部件組成,主要用于保持容器頂部保護氣體(一般為氮氣)的壓力恒定,以避免容器內物料與空氣直接接觸,防止物料揮發,被氧化,以及容器的安全,特別適用于各類大型儲罐的氣封保護系統。
自力式氮封閥具有節能、動作靈敏、運行可靠、操作與維修方便等特點,廣泛應用于石油、化工等行業。自力式氮封閥無需外部能源,利用管道自身壓力即可進行調節,能在無電、無氣的場合工作,既方便又節約能源,降低成本。
自力式氮封閥參數:
技術參數和性能 |
公稱通徑 |
Dn20、25、32、40、50、65、80、100mm |
公稱壓力 |
PN1.6、4.0MPa |
法蘭標準 |
JB/T79.1-94、79.2-94等 |
閥體材料 |
鑄鋼、不銹鋼 |
閥體型式 |
單座(P)、雙座(N)、套筒(M) |
閥芯材料 |
硬密封:不銹鋼 |
軟密封:不銹鋼鑲嵌橡膠圈 |
閥桿材料 |
不銹鋼 (1Cr18ni9Ti、1Cr18Ni12MoTi) |
壓力平衡 |
不銹鋼波紋管 |
流量特性 |
快開 |
使用溫度 |
-20-80℃ -20-350℃ |
當儲罐內壓力升高至設定壓力時,快速泄放閥迅速開啟,將罐內多余壓力泄放。當微壓調節閥在儲罐內壓力降低時,開啟閥門,向罐內充注氮氣。因微壓調節閥必須使用在壓力為0.1Mpa壓力以下,現場壓力較高,必須安裝ZZYP型壓力調節閥將壓力調節閥將壓力降低至0.1Mpa以下才可使用。公稱壓力0.1Mpa,壓力可按分段設定,從0.5Kpa 至66 Kpa以下,介質溫度溫度≤80℃。

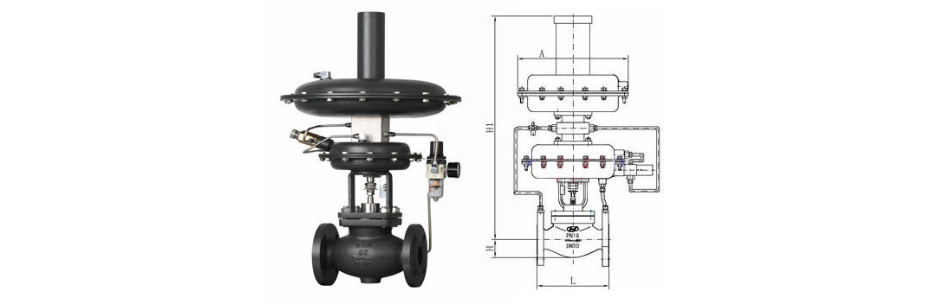

自力式氮封閥結構組成:
結構組成 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
主閥 |
主閥閥芯 |
主閥執行機構 |
減壓閥 |
節流閥 |
指揮器閥芯 |
檢測機構 |
預設彈簧 |
主閥 |
檢測機構 |
彈簧 |
聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上海惠夏閥門制造有限公司官網:www.hrfengji.com。
