- 閥門型號:ZMAS、ZMBS
- 通徑規格:DN20~DN200mm
- 結構形式:角形單座鑄造閥
- 閥體材質:鑄鋼(WCB)、不銹鋼(304、316、316L)
- 公稱壓力:PN16、PN40、PN64
- 適用溫度:-196℃-450℃(具體見產品詳情)
- 應用范圍:高粘度、含有懸 浮物和顆粒狀物質
- 產品特點:可避免結焦、堵塞,便于自?xún)襞c清洗,用于90度彎接頭處

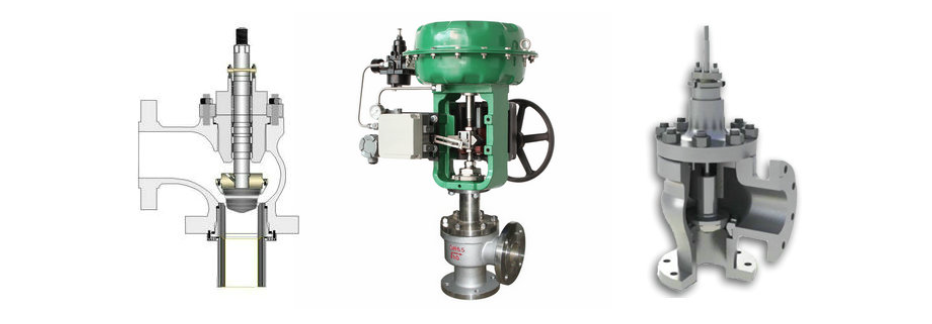

ZMABS氣動薄膜角式調節閥適用于要求直角連接,介質為高粘度、含懸浮物和顆粒狀介質的場合,主要由氣動薄膜多彈簧執行機構和角形閥組成,閥芯采用頂導向結構,具有體積小、重量輕、流路簡單、阻力小、易于沖洗的特點。氣動薄膜角式調節閥廣泛應用于精確控制氣體、液體等介質,工藝參數如壓力、流量、溫度、液位保持在給定值。

氣動薄膜角式調節閥特點:
氣動薄膜角式調節閥特別適用于允許泄露量小,閥前閥后壓差不大的高粘度、含有懸 浮物和顆粒狀物質的調節,可避免結焦、堵塞,便于自?xún)襞c清洗,本產品有常溫型、調節切斷型、波紋管密封型、高溫型、夾套保溫型等多種系列,適用流體溫度可在-196℃-+450℃范圍之間,流量特性為線形或等百分比,多種規格可供選擇。氣動薄膜角式調節閥參數:
閥體 |
形 式 |
角形單座鑄造球型閥 |
公稱通徑 |
20、32、40、50、65、80、100、1 25、150、200mm |
公稱壓力 |
PN16、40、64bar |
法蘭標準 |
JB/T79.1-94、79.2-94等 |
材 料 |
鑄鋼( ZG230450)、不銹鋼(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等 |
上 閥 蓋 |
標準型:-17-230℃ 散熱型:230-450℃ 低溫型:-60--196℃ 波紋管密封型:-40-350℃ |
閥蓋形式 |
螺栓壓緊式 |
填 料 |
V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 |
結構形式 |
角型鑄造閥 |
閥內組件 |
閥芯型式 |
單座柱塞型閥芯 |
流量特性 |
等百分比特性和線性特性 |
材 料 |
不銹鋼(304、316、316L)、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |
氣動薄膜角式調節閥執行器:
執行機構 |
型 式 |
ZHA/B多彈簧薄膜執行機構 |
型 號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
有效面積cm2 |
350 |
350 |
560 |
900 |
1400 |
行程mm |
10、16 |
25 |
40 |
40、60 |
100 |
彈簧范圍KPa |
20-100(標準)、20-60、60-100、40-200、80-240 |
膜片材料 |
丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
供氣壓力 |
140-400KPa |
氣源接口 |
RC1/4" |
環境溫度 |
-30-70℃ |
閥作用形式 |
氣關式(B)- 失氣時閥位開(FO);氣開式(K)一失氣時閥位關(FC) |
附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上海惠夏閥門制造有限公司官網:www.hrfengji.com。
