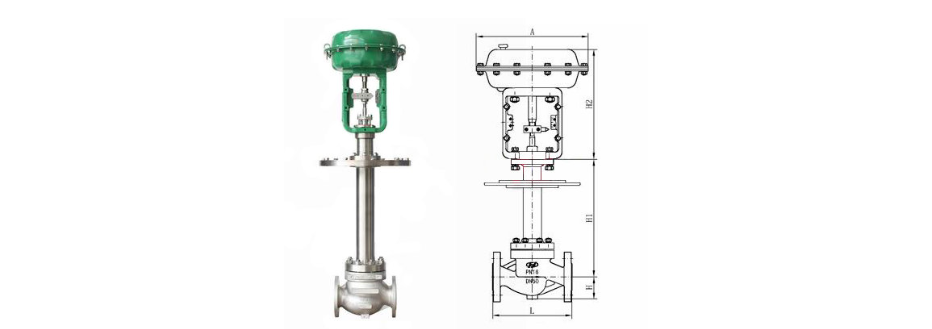

閥門型號:DWZJHP
通徑規格:DN20~DN250mm
結構形式:?jiǎn)巫健⑻淄彩?
閥體材質:鑄鋼(WCB)、不銹鋼(304、316、316L)
公稱壓力:PN16、PN40、PN64
適用溫度:-40~-196℃,超低溫可達-250℃
應用范圍:低溫氣體、流體(如液氧、液氬等)
產品特點:采用長頸閥蓋保溫,具有良好的耐低溫性
氣動薄膜低溫調節閥適用于介質溫度-40℃~ -196℃(如液氧、液氮等)的低溫、深冷場合,主要由多彈簧氣動薄膜執行器與帶長頸接管的閥體組成,采用長頸型上閥蓋的作用,使填料處于常溫下工作,并減少外界熱能傳入,為減少傳遞,長頸一般采用薄壁結構,具有良好的耐低溫性,特別用于精確控低溫氣體、流體(如液氧、液氬等)的工藝參數保持在給定值。

氣動低溫調節閥由于使用的場所屬于相對嚴酷的工況,對零件的加工進行嚴格的質量控制,經特殊的低溫處理,以保證閥門在低溫工況時不脆裂,經得起低溫介質沖擊,被廣泛用于冶金、空分、制氧、石油、化工等低溫、深冷場合。
氣動低溫調節閥參數:
閥體 |
形 式 |
直通鑄造球型閥 |
公稱通徑 |
20、25、32、40、50、65、80、100、125、150、200、250mm |
公稱壓力 |
PN16、40、64bar |
法蘭標準 |
JB/T79.1-94、792-94等 |
材 料 |
鑄鋼、不銹鋼等 |
上 閥 蓋 |
低溫型:-60--196℃ 超低溫型:-250℃ |
閥蓋形式 |
螺栓壓緊式 |
填 料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
結構形式 |
加長桿 |
閥內組件 |
閥芯型式 |
單座式、套筒式 |
流量特性 |
等百分比特性和線性特性 |
材 料 |
不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |
氣動低溫調節閥執行器:
執行機構 |
型 式 |
ZHA/B多彈簧薄膜執行機構 |
型 號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
有效面積cm2 |
350 |
350 |
560 |
900 |
1400 |
行程mm |
10、16 |
25 |
40 |
40、60 |
100 |
彈簧范圍KPa |
20-100(標準)、20-60、60-100、40-200、80-240 |
膜片材料 |
丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
供氣壓力 |
140-400KPa |
氣源接口 |
RCl/4" |
環境溫度 |
-30-70℃ |
閥作用形式 |
氣關式(B)- 失氣時閥位開(FO);氣開式(K)一失氣時閥位關(FC) |
附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上海惠夏閥門制造有限公司官網:www.hrfengji.com。
