- 閥門型號:ZDSBWG
- 通徑規格:DN25~DN300mm
- 結構形式:直通鑄造球型閥
- 閥體材質:鑄鋼(WCB)、不銹鋼(304、316、316L)
- 公稱壓力:PN16、PN40、PN64
- 適用溫度:波紋管密封型-40~+350℃
- 應用范圍:氣體、導熱油、高真空系統的場合
- 產品特點:雙重密封,結構緊湊,安全可靠性更好

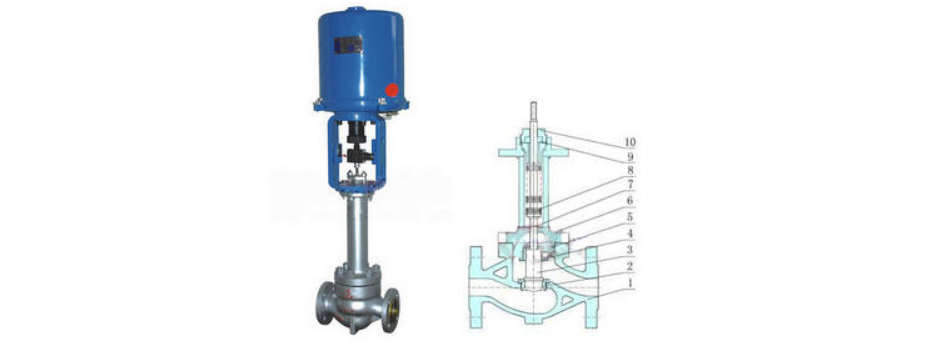

電動波紋管調節閥概述:
電動波紋管密封調節閥采用波紋管作為閥桿密封元件,可使閥桿部位無泄漏,以防止放射性物質或貴重物質外漏,或保持高真空。常用于對閥桿密封要求嚴格的場合,如用于高真空的場合和核工業中。
電動波紋管調節閥上閥蓋采用波管紋密封結構,可徹底消除工藝介質從閥桿運動間隙向外泄漏的可能性,這是波紋管密封閥的顯著特點之一。由于波紋管元件本身變形性和卓著的抗老化性,這種調節閥完全克服了填料密封閥,通常存在的填料老化和溫差敏感等弱點。其次,采用波紋管一填料雙重密封結構,安全可靠性更好,因此,它在劇毒,強腐蝕性,放射性等稀有特殊介質,自動控制系統中得到廣泛應用。
電動波紋管調節閥參數:
閥體 |
形 式 |
直通鑄造球型閥 |
公稱通徑 |
25、32、40、50、65、80、100、125、150、200、250、300mm |
公稱壓力 |
PN16、40、64bar |
法蘭標準 |
GB/T9113、 JB/T79等 |
材 料 |
鑄鋼( WCB)、不銹鋼(304、316、316L)等 |
上 閥 蓋 |
波紋管密封型:-40-350℃ |
閥蓋形式 |
螺栓壓緊式 |
填 料 |
V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 |
閥內組件 |
閥芯型式 |
單座、籠式、套筒型閥芯 |
流量特性 |
等百分比特性和線性特性 |
材 料 |
不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |
電動波紋管調節閥執行機構:
主要技術參數 |
電源電壓:220W50Hz輸入信號:4-20mA或1-5V.DC輸出信號:4-20mA.DC |
防護等級:相當IP55 隔爆標志:Exd|| BT4 手操功能:手柄 |
環境溫度:-25 +70℃ 環境濕度:≤95% |
聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上海惠夏閥門制造有限公司官網:www.hrfengji.com。
