- 閥門型號:DWZDLP、DWZDLM
- 通徑規格:DN25~DN250mm
- 結構形式:直通鑄造球型閥
- 閥體材質:鑄鋼(WCB)、不銹鋼(304、316、316L)
- 公稱壓力:PN16、PN40、PN64
- 適用溫度:-40~-196℃,超低溫可達-250℃
- 應用范圍:低溫氣體、流體(如液氧、液氬等)
- 產品特點:加長桿設計,減少外界熱能傳入,耐低溫性能好

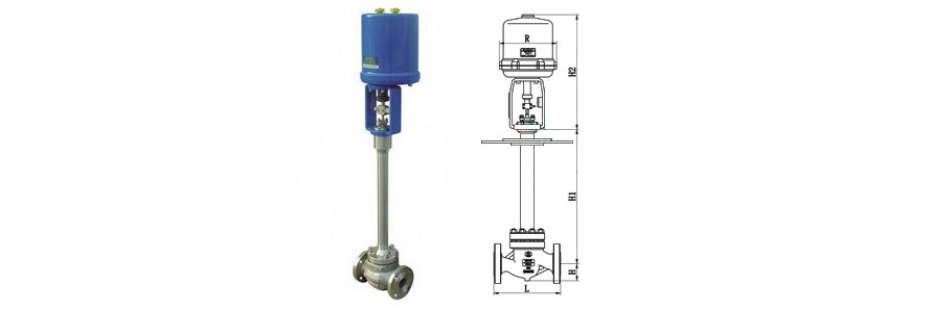

電子式電動低溫調節閥由3810系列電動執行器與加長桿低溫型閥體組成,閥體采用精密結構,具有良好的耐低溫性,適用于介質溫度-40℃~ -196℃的低溫、深冷場合。電動低溫調節閥長頸型上閥蓋的作用,是為了使填料處于常溫下工作,并減少外界熱能傳入,為減少傳遞,長頸一般采用薄壁結構,具有良好的耐低溫性,特別用于精確控低溫氣體、流體(如液氧、液氬等)的工藝參數保持在給定值。
電動低溫調節閥的生產制定了嚴格的制造工藝和采用專用設備,對零件的加工進行嚴格的質量控制,經特殊的低溫處理,將粗加工的零件置于冷卻介質中數小時(2-6小時),以釋放應力,確保材料的低溫性能,保證精加工尺寸,以防閥門在低溫工況時,因溫度變化造成變形而導致的泄漏,閥門的裝配與普通閥門也不同,零件需經過嚴格的清洗,除去任何油污,以保證使用性能。
電動低溫調節閥參數:
閥體 |
形 式 |
直通單座鑄造球型閥 |
公稱通徑 |
25、32、40、50、65、80、100、1 25、150、200、250mm |
公稱壓力 |
PN16、40、64bar |
法蘭標準 |
JB/T79.1-94、79.2-94等 |
材 料 |
鑄鋼、不銹鋼等 |
上 閥 蓋 |
低溫型:-60--196℃ 超低溫型-250℃ |
閥蓋形式 |
螺栓壓緊式 |
填 料 |
V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 |
閥內組件 |
閥芯型式 |
單座式,套筒式 |
流量特性 |
等百分比特性和線性特性 |
材 料 |
不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |
電動低溫調節閥工作原理:
電動低溫調節閥內含飼服功能,接受統一的4-20mA或1-5V·DC的標準信號,將電流信號轉變成相對應的直線位移,自動地控制調節閥開度,達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
電動低溫調節閥執行器:
執行機構 |
型 式 |
381 LSA-08 |
381 LSA-20 |
381 LSB-30 |
381 LSB-50 |
381 LSC-65 |
381 LSC-99 |
381 LSC-160 |
活塞直徑 |
381 LXA-08 |
381 LXA-20 |
381 LXB-30 |
381 LXB-50 |
381 LXC-65 |
381 LXC-99 |
381 LXC一160 |
輸出力推(N) |
800 |
2000 |
3000 |
5000 |
6500 |
10000 |
16000 |
最大行程L(mm) |
30 |
60 |
100 |
工作速度( mm/s) |
4.2 |
2.1 |
3.5 |
1.7 |
2.8 |
2.0 |
1.0 |
主要技術參數 |
電源電壓:220W50Hz輸入信號:4-20mA或1-5V.DC輸出信號:4-20mA.DC |
防護等級:相當IP55 隔爆標志:Exd|| BT4 手操功能:手柄 |
環境溫度:-25 +70℃ 環境濕度:≤95% |
聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上海惠夏閥門制造有限公司官網:www.hrfengji.com。
