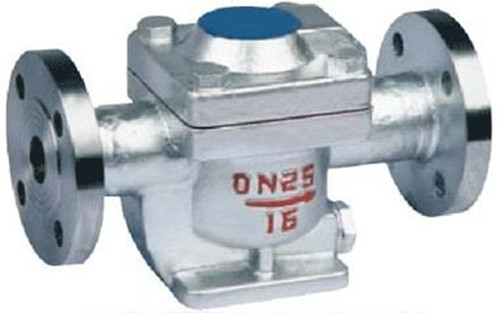

自由半浮球蒸汽疏水閥

銷售電話：15901687301
圖文傳真：021-67231101
所屬系列： 疏水閥系列
名    稱： 自由半浮球蒸汽疏水閥
型    號： CS15H、CS45H
檢索關鍵字： 自由半浮球式蒸汽疏水閥 上海惠夏閥門 上海品牌閥門廠家 知名閥門廠家 閥門生產廠

產品名稱：自由半浮球式蒸汽疏水閥產品型號：CS15H、CS45H產品口徑：DN15-50產品壓力：0.6~6.4Mpa產品材質：鑄鋼、不銹鋼、合金鋼等產品簡介：制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。上海惠夏閥門有限公司擁有全球最頂尖的生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產制造優質閥門。聯系電話：15901687301

 產品詳情

自由半浮球式蒸汽疏水閥結構特點及工作原理：
    疏水閥未開始工作時，自由半浮球沉落在發射管上，當疏水處于排水狀態時，蒸汽經過過濾網和發射管進入閥體，當蒸汽體積增加到一定程度時，浮力使半浮球上浮，在蒸汽壓力作用下，半浮球靠向疏水噴咀將其封閉，阻止了蒸汽外逸。當大量凝結水進入閥體時，半浮球內蒸汽體積減少，此半浮球在自身重力作用下落，半浮球脫離疏水噴咀，完成了一個工作循環。繼而周而復始運動，起動自動排水阻汽的目的。



自由半浮球式蒸汽疏水閥主要性能規范：

公稱壓力
PN(MPa)
試驗壓力
PS(MPa)
最高工作壓力DMO(MPa)
最高工作溫度TMO(℃）
適用介質
漏汽率
最高背壓率（%）
1.6
2.4
1.6
220
蒸汽Steam、凝結水
≤0.5
85



自由半浮球式蒸汽疏水閥主要外形尺寸與連接尺寸

型號
Type
公稱通徑
L
H
H1
型號
Type
公稱通徑
L
H
D
D1
D2
b
f
Z-φd
CS15H-
16

25
 C
40

15
 155 142 80
CS45H-
16

25
 C
40

15
 210 142
95
65
45
14
2
4-φ14
20
 155 142 80
20
 210 142
105
75
55
14
2
4-φ14
25
 155 142 80
25
 230 142
115
85
65
14
2
4-φ14
32
 180 200 105
32
 270 200
135
100
78
16
2
4-φ18
40
 180 200 105
40
 270 200
145
110
85
16
3
4-φ18
50
 180 200 105
50
 270 200
160
125
100
16
3
4-φ18
