您當前的位置--首頁 > 產品中心 > 主蒸汽疏水閥

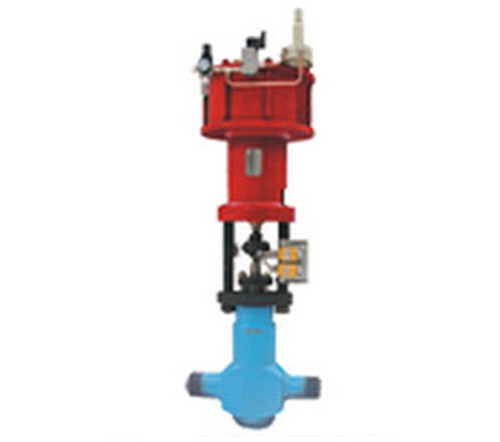

主蒸汽疏水閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬系列: 疏水閥系列
名    稱: 主蒸汽疏水閥
型    號: STR
檢索關鍵字: 主蒸汽疏水閥 上海惠夏閥門 上海品牌閥門廠家 知名閥門廠家 閥門生產廠家
產品名稱: 主蒸汽疏水閥
產品型號: STR
產品口徑: DN50-150
產品壓力: 0.6~10.0Mpa
產品材質: 鑄鋼、不銹鋼、合金鋼等
產品簡介: 制造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。上海惠夏閥門有限公司擁有全球最頂尖的生產設備和技術工程師,有能力按照各國標準以及各種行業標準生產制造優質閥門。
聯系電話: 15901687301
   產品詳情
STR主蒸汽疏水閥概述:
主蒸汽疏水閥STR是一種串級式高壓差調節閥,該閥適用于火力發電廠主蒸汽和再熱蒸汽管道等的疏水系統。控制高溫高壓降飽和水,高溫蒸汽疏水閥可以是電動或者氣動,也可以是手動操作。氣動或電動疏水閥型號是STR,手動疏水閥型號是MTR,它是大型火力發電機組的關鍵閥門之一。
高溫蒸汽疏水閥的主要優點:
流體通道串級時,不斷改變流體方向,控制流體速度30m/s,防止空化破壞。
節流面與密封面分開,根據疏水流量設有不同的節流元件,閥內主件表面硬化處理,硬度可達到HRC70左右,關閉嚴密,壽命長。
閥體組件采用自?xún)葔好芊饨Y構,壓差越大,密封性越好。
閥體組件與執行機構采用浮動式連接。可以消除閥芯與推桿不同心造成的卡死想象。
技術參數和性能
閥體
形    式    鑄造或鍛造的直通式閥體
公稱通徑    DN65,80,100,125,150,200,250,300
公稱壓力    PN1.6,4.0,.6.4Mpa
連接形式    法蘭連接  BW焊接
材    料    WCB
工作溫度    小于420度
填    料    高溫石墨編織填料

閥內組件
閥芯形式   壓力平衡式單座閥芯
流量特征   等百分比或線性
材    料   440B  特種不銹鋼

執行機構
形    式   汽缸活塞執行機構或電動執行機構
供氣壓力   0.5Mpa
氣源接頭   RC1/4
環境溫度   -30-70度
附    件   (氣動執行機構)定位器,手輪機構,空氣過濾減壓閥

性能
泄漏量    金屬閥座符合標準符合ANSI B16.104—1976 IV級
回   差   小于全行程的3%(不帶定位器)小于全行程的1%(帶定位器)
線   性   小于全行程的+-5%(不帶定位器)小于全行程的+-1%(帶定位器)
可調范圍  50:1

閥體
公稱通徑   DN25,32,40,50
公稱壓力   PN32, 42Mpa
連接形式   BW焊接式
材    料   12Cr1MoV鍛件
介質溫度   小于560度

閥內組件
閥芯形式   迷宮套筒式閥內組件,串級套筒式閥內組件
材    料   不銹鋼
填    料   石棉與石墨編織填料
流體方向   高進低出

執行機構   氣缸執行機構,電動執行機構,手動執行機構
作用形式   氣—開式或氣關式兩位動作
泄漏量     符合ANSI B16.104—1976 V級
回    差   小于全行程的3%(不帶定位器)
線   性   小于全行程的+-5%(不帶定位器)
標準附件   執行機構帶手輪機構和二位三通電磁閥


公稱通徑和額定行程
公稱通徑DN
65
80
100
125
150
200
250
額定行程mm
40
40
50
50
60
75
75

訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力
4.流量特性 5.閥體材質 6.額定流量系數
7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號
10.其它特殊要求
