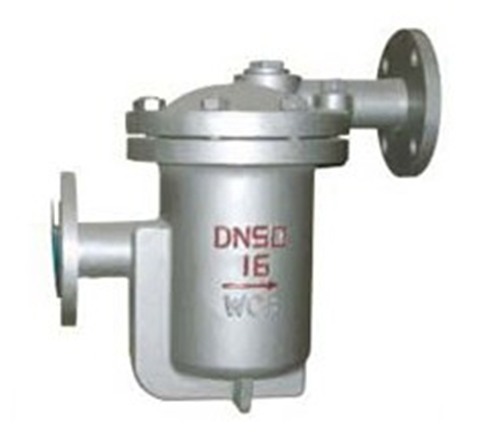

鐘形浮子式蒸汽疏水閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬系列: 疏水閥系列
名    稱: 鐘形浮子式蒸汽疏水閥
型    號: SER25
檢索關鍵字: 鐘形浮子式蒸汽疏水閥 上海惠夏閥門 上海品牌閥門廠家 知名閥門廠家 閥門生產廠家
產品名稱: 鐘形浮子式蒸汽疏水閥
產品型號: SER25
產品口徑: DN15-50
產品壓力: 1.6-4.0Mpa
產品材質: 鑄鋼、不銹鋼、合金鋼等
產品簡介: 制造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。上海惠夏閥門有限公司擁有全球最頂尖的生產設備和技術工程師,有能力按照各國標準以及各種行業標準生產制造優質閥門。
聯系電話: 15901687301
  產品詳情

鐘形浮子式蒸汽疏水閥特點及性能:
  1、對凝結水的發生量適應性強,既可間歇排放,又可連續排放。
  2、內部裝有大排量的雙閥座差壓機械和SCCV關閉系統,體積小而排量大。
  3、內部零件全部采用不銹鋼制造,并且安裝在閥蓋上,維修保養極為方便。
  4、背壓率高90%
  5、汽水分離可靠:(水汽經U型通道從閥下部進入),閥內始終處于水封狀態,有效阻止蒸汽泄漏。
  6、敝口形的浮子抗水擊,吊桶上設有溢出排氣孔,可有效防止蒸汽汽鎖,空氣氣堵現象。(非凝結性的高溫空氣也可排除)
  7、與杠桿機械結合可制成高壓閥。

雙閥座差壓機械和SCCV關閉方式:

  SCCV關閉方式和雙閥座差壓機械安裝在同一單元內壽命長久,當凝結水量增大時,吊桶失去浮力使得機械反向密封而產生壓差,主閥開啟而獲得大排量,使用汽設備迅速啟動,最大限度地發揮出機器的熱效率。

鐘形浮子式蒸汽疏水閥主要外型及連接尺寸
Main External And Connecting Dinensions

產品型號
Produstion Type

公稱通徑DN(mm)
Nominal Diameter

連接方式

使用壓力范圍
(Mpa)

最高允許溫度℃
Max Vouchsafement Temperature

閥體材質
Material Of Body

主要零件材質
Material For Main Parts

外形尺寸

L

H1

H2

W

ER105
(CS15H-3.7)

20-40

內螺紋
ZG1/2"-1"

0.01-0.3-0.7

220

WCB

SUS(3Cr13)

200

160

135

-

ER105F
(CS45H-3.7)

15-25
32-50

法蘭
Flange

0.01-0.3-0.7

220

WCB

SUS(3Cr13)

270

160

135

-

ER110
(CS45H-5.12)

15-20
32-50

法蘭
Flange

0.01-0.5-1.2

220

WCB

SUS(3Cr13)

310

160
165

131
167

-

ER116
(CS45H-7.16)

15-25
32-50

法蘭
Flange

0.01-0.7-1.6

220

WCB

SUS(3Cr13)

310

160
165

131
167

-

ER120
(CS45H-8.16

40-65

法蘭
Flange

0.05-0.8-1.6

220

WCB

SUS(3Cr13)

420

175

214

-

ER25
(CS45H-25-40-64)

15-50

法蘭
Flange

0.05-2.5-4.5-6.5

425

WCB

SUS(3Cr13)

380


210

180

345

ER25W
(CS65H-25-40-64)

15-50

承插焊

0.05-2.5-4.5-6.5

425

WCB

SUS(3Cr13)

380

2101

180

345
