- 閥門型號:VQ947F,VQ947H
- 通徑規格:DN25~DN300
- 結構形式:V型球芯
- 閥體材質:鑄鋼WCB、不銹鋼304、不銹鋼316
- 公稱壓力:PN10、PN16、PN25、PN64
- 適用溫度:-40℃~450℃
- 應用范圍:油品、粘性流體、漿料、含纖維及粉粒狀介質
- 產品特點:剪切功能,使用范圍廣,具有可靠的調節控制能力
電動V型球閥是一種球芯為V型結構的高性能V型調節閥,它的V型開口可與閥座流道形成各種不同的V型角度,實現對管路介質各項參數的比例式精準調節。電動V型調節球閥關閉時,V型切口能夠輕松切斷管道內的各種紙漿或纖維等粘稠介質,有效保證管路的流通,又能防止球閥球芯卡死的現象。電動V型球閥調節流量有近似等百分比或者線性的流量特性,V型口角度可定制,滿足更精確的截斷特性和控制功能。

電動V型球閥優點:【電動V型球閥工作原理動態圖】
1、電動V型球閥的V型缺口球芯與金屬閥座之間具有極佳的剪切功能,特別適用于含纖維質流體、微小固體顆粒、料漿類流體等介質的工業管道中做自控調節和切斷控制。
2、電動V型調節閥可調范圍較廣,有近似等百分比或者線性的流量特性,還具有可靠的定位能力。
3、電動V型調節球閥特有的V型閥芯結構改善了傳統球閥的控制性問題,使介質流量通過V型閥芯開口之間的開度得到了更精密的控制。
電動V型調節閥技術參數:
公稱通徑 |
DN25~DN300(MM) |
公稱壓力 |
PN1.0、1.6、2.5、6.4MPa |
連接形式 |
法蘭式連接 |
閥芯結構 |
V 型缺口閥芯 |
動作范圍 |
0-90度 |
流量特性 |
近似等百分比、直線特性 |
泄露量Q |
軟密封:零泄露;硬密封:≤額定Cv×0.001% |
開關時間 |
8秒-15秒-30秒-60秒(可根據要求定制) |
閥體材質 |
碳鋼WCB、不銹鋼304、不銹鋼316 |
適用溫度 |
軟密封:-29~+150℃ 硬密封:-150~+450℃ |
作用形式 |
智能調節型(4~20mA模擬量信號控制)、無源觸點信號 |

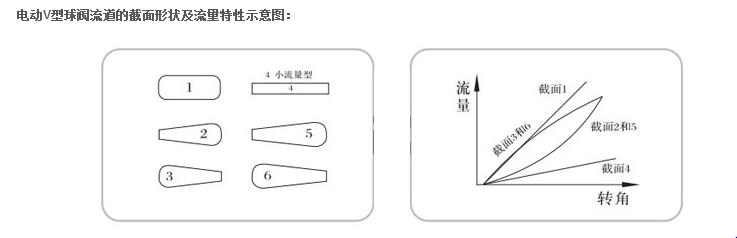

電動V型球閥流量特性:
公稱通徑 |
25 |
50 |
100 |
125 |
150 |
200 |
250 |
300 |
流量系數(Kv) |
30 |
90 |
387 |
600 |
965 |
1567 |
2400 |
3900 |
質量體系完整、運行有效、團隊合作;面向國內外廣大的客戶提供“及時、優質、專業”服務,我們的服務能力及范圍包括:
● 保運
1、開車前的安裝管線工藝和施工結果對閥門影響的評估;
2、安裝后閥門的狀態認定;
3、管線內的吹掃結果對閥門密封的影響評估;
4、開車前運行系統的調試參與。
● 故障分析與排除
1、對造成閥門故障潛在原因的系統分析;
2、綜合判定故障閥門在排除過程風險中的分險評估。
● 產品維修、維護
1、提供配件、設備和維修方案;
2、在線或離線維護和維修;
3、專業制定維護建議和方案;
4、石油、天然氣長輸管線的全焊接球閥及主管線閥門的在線維護保養或指導;
5、特殊調節閥精確度的定期校驗和維護方案的提供;
6、對客戶現場維護或保養后的閥門建立長期檔案鏈接、同期建立定期回訪機制。
● 現場技術服務
1、閥門及管道運行相關專業技術的咨詢;
2、關于閥門的選型建議和專業設計替換方案;
3、管道工藝及介質對閥門的影響評估;
4、提供專業設備,幫助排除影響閥門運行的相關因素。
● 產品使用與保養培訓
1、提供專業的培訓課件;
2、故障排除的實際操作演練,滿足客戶對全套工業閥門的解決方案;
2、為客戶制定特定需求的個性方案,滿足特定介質、流速、流量、檢驗、檢測、維護周期等的保養建議。
● 服務承諾
1、專業與真誠地對待每一個員工,使他們成為本行業的專業人士;
2、用專業與成熟的隊伍為客戶提供超一流的服務;
3、誠實服務、信守承諾,與客戶建立長期的合作伙伴關系。
