電動襯氟球閥

• 閥門型號：Q941F46
• 通徑規格：DN15-DN300
• 結構形式：浮動直通
• 閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
• 公稱壓力：PN10、PN16
• 適用溫度：-29～+180℃
• 應用范圍：腐蝕性介質以及強酸強堿流體等
• 產品特點：密封性能好，耐腐蝕性強，流通能力大，使用穩定可靠
電動襯氟球閥簡介：
電動襯氟球閥（耐腐蝕電動球閥）采用全氟塑料襯里工藝，由襯氟球閥與電動執行器組合而成，具有極高的化學穩定性，適用于任何強腐蝕性化學介質。由于Q941F46電動球閥內腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚四氟乙丙烯（簡稱F46），故具有可靠的耐腐蝕性和密封性，在各種酸、堿、鹽類等強腐蝕性介質中作開關或調節之用。

電動襯氟球閥技術參數：


公稱通徑	DN15～DN300(mm)
公稱壓力	PN1.0、1.6MPa
連接形式	法蘭
密封形式	O型球型閥芯
電源電壓	AC110V、AC220V、AC380V（DC24等）
適用介質	任何腐蝕性化學介質
閥體形式	兩段式閥體(浮動球體)
閥體材質	碳鋼、不銹鋼304、316、316L
密封材質	聚四氟乙烯
泄露量Q	軟密封：零泄漏
適用溫度	PTFE:-29～+180℃
驅動形式	電動控制，可選防爆執行器，可帶手動裝置
控制方式	普通開關型(開關兩位模式)、智能調節(4～20mA模擬量信號控制)

電動襯氟球閥優點：

1、耐腐蝕：閥體內腔及理體均包襯2.5-3mm厚的F46，能耐酸、堿，耐強腐蝕。

2、采用軟密封閥座，密封性能好。

3、體積小，重量輕，結構簡單，安裝維修方便。

4、流阻小，流通能力強，流量特性好。

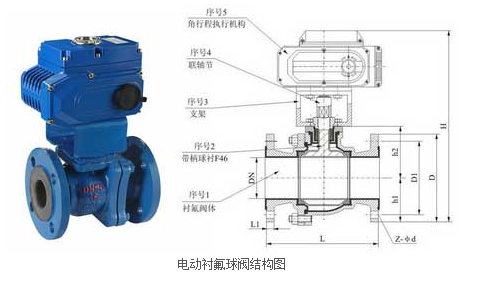

電動襯氟球閥零件材料：


零件名稱	材料
閥體閥蓋	WCB+F46	304(CF8)+F46	316(CF8M)+F46	316L(CF3M)+F46
球體	2Cr13+氮化處理+46	304+46	316+46	316L+46
閥桿	2Cr13+46	304+46	316+46	316L+46
密封圈	PTFE、碳素纖維＋PTFE
密封填料	聚四氟乙烯填料

電動襯氟球閥使用說明：

（1）使用的介質溫度不能超過150℃ (介質溫度短時間可到150℃，長時間的使用溫度應在120℃左右)，否則，閥門的各部件襯的F46易軟化、變形，致使閥門關不死、泄漏量大。

（2）如遇到用戶使用的介質溫度，短時間溫度在180℃以下，長時間溫度在150℃以下，可選用另一種氟塑料一PFA，但襯PFA氟塑料的價格較貴，在配套時應事先詢價。

（3）不要有負壓，電動襯氟球閥應避免使用的管道內有負壓，如有負壓，易造成閥門內腔的襯氟塑層被吸出(鼓出)、脫殼，導致閥門開啟、關閉發生故障。

（4）壓力、壓差應控制在允許范圍內。

聲明：本文中所有文字、數據、圖片均只適用于參考，閥門性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-61128612。上海惠夏閥門制造有限公司官網：www.hrfengji.com。
