D678NX-16L/D671X6氣動粉末蝶閥產品說明:

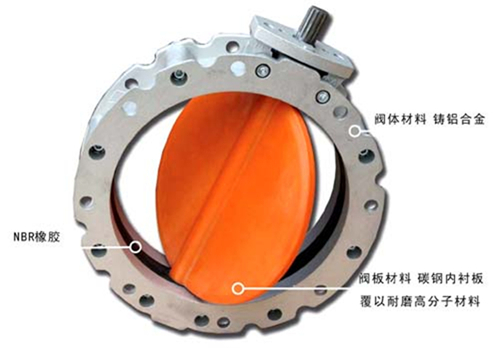

D678NX-16L/D671X6氣動粉末蝶閥由兩個采用重力澆鑄而成的半閥體組成,半閥體為鋁合金材料,旋轉閥板采用高分子材料制作,具有良好的密封性。頂部及底部相同的圓法蘭,具有一個頂部法蘭以及一個折邊部件,適用于一根柔性套管。粉體蝴蝶閥主要用于開關料箱,料斗以及裝有粉狀或是顆粒狀物料的筒倉。可應用于所有粉狀及顆粒物料的處理,閥門利用物料自身重力進行截流以及氣動傳輸干性物料。粉體蝶閥可以安裝在料斗、料箱、筒倉、螺旋或其他類型的輸送機的下方,以及連接氣動輸送管道。由于此閥門的特殊結構以及工程材料的運用,它始終是一個非常經濟且極高效的選擇。 |
氣動粉末蝶閥產品特點: |
|
1、鋁合金材質,輕質,開關速度快 . 2、旋轉閥板采用高分子材料,耐磨損 3、雙法蘭閥門,頂部及底部為相同的法蘭 4、采用重力澆鑄而成的閥體,比壓鑄的閥體強度更高 5、單法蘭閥門,帶有頂部法蘭及折邊部件,適用于連接柔性套管 |

氣動粉末蝶閥技術參數及性能: |
|
執行器技術參數 |
閥體參數 |
氣壓 |
0.3MPa-0.7MPa |
公稱通徑 |
DN100~400mm |
輸出力矩 |
3~10000N·M |
公稱壓力 |
PN0.1~1.6MPa |
任選功能 |
雙作用、但作用零件材料 |
閥軸材質 |
2cr13、不銹鋼 |
零件材料 |
殼體:鋁合金表面陽極化處理。 端蓋:鋁合金表面噴塑處理。 活塞/齒條:鋁合金 |
閥體材質 |
鋁合金 |
密封O型圈 |
丁睛橡膠=NBR70 |
閥板材質 |
鋁合金 |
軸承墊圈/導環 |
塑料 |
閥座密封 |
X6耐磨橡膠 |
動作時間 |
1-5秒 |
結構形式 |
中線 |
環境溫度 |
-20°~90° |
溫度 |
0~+80℃ |
氣動附件 |
電磁閥、電氣定位器、 限位開關、氣源處理三聯件 (有減壓器、過濾器、油霧器) 手輪機構。 |
適用介質 |
混凝土攪拌站及干性粉料 |
特點 |
超寬面齒條(活塞)小齒輪傳動技術、 活塞及齒輪和殼體接觸面有低磨擦 材料制成的滑動軸承襯套、導向。 單作用式有保險彈簧座。 |
特點 |
耐磨,力矩小,流阻小,流通能力大 | |

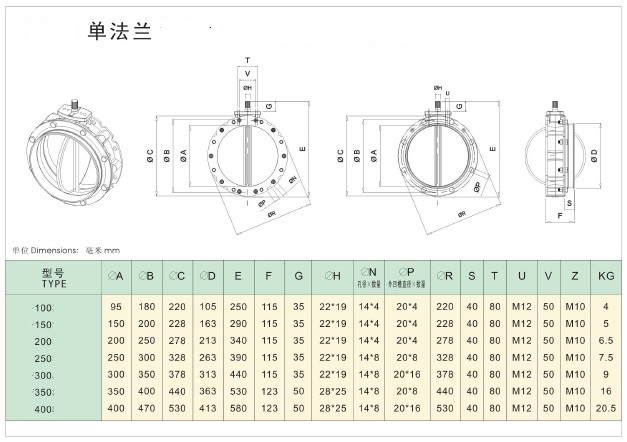

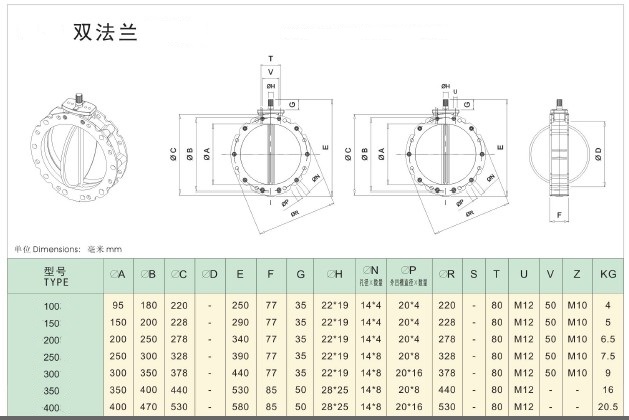

氣動粉末蝶閥外形及連接尺寸: |
|


聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上海惠夏閥門制造有限公司官網:www.hrfengji.com。
