氣動法蘭通風蝶閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬系列: 氣動蝶閥
名    稱: 氣動法蘭通風蝶閥
型    號: D641W
檢索關鍵字: D641W氣動法蘭通風蝶閥,氣動法蘭硬密封蝶閥

D641W氣動法蘭通風蝶閥產品說明:

D641W氣動法蘭通風蝶閥是一種非密閉型蝶閥,采用中線式蝶板與短結構鋼板焊接的新型結構形式設計制造的,氣動通風蝶閥具有結構緊湊、便于安裝、流阻小、流通量大,避免高溫膨脹的影響,操作輕便。氣動通風蝶閥廣泛適用于建材、冶金、礦山、電力等生產過程中溫度≤300℃,公稱壓力為0.1Mpa的含塵氣體、通風凈化裝置、煙氣管道等管道上,用以連通、啟閉或調節介質。
D641W氣動法蘭通風蝶閥產品特點:
1、設計新穎、合理、結構獨特,重量輕,啟閉迅速。
2、力矩小,操作方便,省力靈巧。
3、采用不同適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
D641W氣動法蘭通風蝶閥技術參數及性能:
執行器技術參數 閥體參數
氣壓 0.3MPa-0.7MPa 公稱通徑 DN100~1200mm
輸出力矩 3~10000N·M 公稱壓力 PN0.1~1.6MPa
任選功能 雙作用、但作用零件材料 閥軸材質 碳鋼、2cr13、304/316不銹鋼
零件材料 殼體:鋁合金表面陽極化處理。
端蓋:鋁合金表面噴塑處理。
活塞/齒條:鋁合金
閥體材質 碳素鋼、合金鋼、不銹鋼
密封O型圈 丁睛橡膠=NBR70 閥板材質 碳素鋼、合金鋼、不銹鋼
軸承墊圈/導環 塑料 閥座密封 碳素鋼、合金鋼、不銹鋼
動作時間 1-5秒 結構形式 中線
環境溫度 -20°~90° 溫度 ≤300℃特殊可定制
氣動附件 電磁閥、電氣定位器、
限位開關、氣源處理三聯件
(有減壓器、過濾器、油霧器)
手輪機構。
適用介質 含塵氣體,空氣,含塵煙氣
特點 超寬面齒條(活塞)小齒輪傳動技術、
活塞及齒輪和殼體接觸面有低磨擦
材料制成的滑動軸承襯套、導向。
單作用式有保險彈簧座。
特點 力矩小,流阻小,流通能力大,防卡死

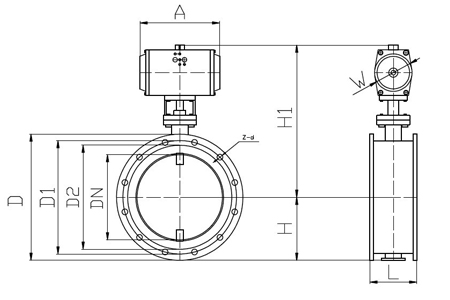

D641W氣動法蘭通風蝶閥外形及連接尺寸:
公稱通徑 結構長度
(標準值)
外形尺寸
(參考值)
連接尺寸
(標準值)
      0.05MPa和0.25MPa 0.6MPa
毫米 英寸 L H H0 A B D D1 n-d D D1 n-d
50 2 108 70 337 180 65 140 110 4-14 140 110 4-14
65 21/2 112 80 357 180 65 160 130 4-14 160 130 4-14
80 3 114 95 385 180 65 190 150 4-18 190 150 4-18
100 4 127 105 405 180 65 210 170 4-18 210 170 4-18
125 5 140 120 483 245 72 240 200 8-18 240 200 8-18
150 6 140 132 508 245 72 265 225 8-18 265 225 8-18
200 8 152 160 566 245 72 320 280 8-18 320 280 8-18
250 10 165 187 623 245 72 375 335 12-18 375 335 12-18
300 12 178 220 750 355 93 440 395 12-22 440 395 12-22
350 14 190 245 803 355 93 490 445 12-22 490 445 12-22
400 16 216 270 852 355 93 540 495 16-22 540 495 16-22
450 18 222 297 907 355 93 595 550 16-22 595 550 16-22
500 20 229 322 960 355 93 645 600 20-22 645 600 20-22
600 24 267 377 1080 550 350 755 705 20-26 755 705 20-26
700 28 292 430 1185 550 350 860 810 24-26 860 810 24-26
800 32 318 487 1300 550 350 975 920 24-30 975 920 24-30
900 36 330 537 1400 550 350 1075 1020 24-30 1075 1020 24-30
1000 40 410 587 1500 550 350 1175 1120 28-30 1175 1120 28-30
1200 48 470 702 1825 600 350 1375 1320 32-30 1405 1340 32-33

聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上海惠夏閥門制造有限公司官網:www.hrfengji.com
