氣動調節蝶閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬系列: 氣動蝶閥
名    稱: 氣動調節蝶閥
型    號: TD671X
檢索關鍵字: TD671X 氣動調節蝶閥,氣動控制蝶閥

TD671X 氣動調節蝶閥氣動控制蝶閥產品說明:

TD671X 氣動調節蝶閥氣動控制蝶閥是一種(閥板)繞垂直于通道的固定軸旋轉的閥門,其由活塞式雙作用或單作用(彈簧復位式)氣動執行器和蝶形閥組成,屬旋轉高性能型調節或切斷閥類,可實現對工藝管路中流體介質的比例調節和二位切斷控制,從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。
TD671X 氣動調節蝶閥氣動控制蝶閥產品特點:
1.氣動蝶閥操作力矩小,是所有閥類中操作力矩最小的一種,啟閉迅速,以壓縮空氣為動力,通過活塞齒條,齒輪的機械傳動閥桿,以角行程輸出的扭矩轉動閥板0~90°,就能快速的完成啟閉動作,結構簡單、體積小、重量輕、流阻小、流量系數大,密封性能好。調節范圍大。是自動化控制系統中儀表的執行單元;
2.采用電-氣閥門定位器,以電信號和壓縮空氣為動力,接受控制系統輸入的0-10mA DC或4-20mA DC電流信號,由調節器將壓縮空氣,轉換成氣源壓力信號輸入輸出,改變閥板的旋轉角度(0-90° 任意角度),具有較好的調節控制流量等參數。
3.采用電磁換向閥、閥位回訊器,以AC220V或DC24V電源電壓和壓縮空氣作動力,實現對流體介質的快速二位切斷控制。
4.氣動執行機構采用活塞式氣缸及曲臂轉換結構,輸出力矩大,體積精小,采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸,無油潤滑,磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑,確保傳動軸不摩損。

TD671X 氣動調節蝶閥氣動控制蝶閥技術參數及性能:
執行器技術參數 閥體參數
氣壓 0.3MPa-0.7MPa 公稱通徑 DN100~1200mm
輸出力矩 3~10000N·M 公稱壓力 PN0.1~1.6MPa
任選功能 雙作用、但作用零件材料 閥軸材質 碳鋼、2cr13、304/316不銹鋼
零件材料 殼體:鋁合金表面陽極化處理。
端蓋:鋁合金表面噴塑處理。
活塞/齒條:鋁合金
閥體材質 球墨鑄鐵、 碳鋼、不銹鋼
密封O型圈 丁睛橡膠=NBR70 閥板材質 球墨鑄鐵、 碳鋼、不銹鋼等
軸承墊圈/導環 塑料 閥座密封 NBR、EPDM、PTFE
動作時間 1-5秒 結構形式 中線
環境溫度 -20°~90° 溫度 EPDM≤105℃、NBR≤68℃
氣動附件 電磁閥、電氣定位器、
限位開關、氣源處理三聯件
(有減壓器、過濾器、油霧器)
手輪機構。
適用介質 氣體、濁液體、濃漿液或灰粉、懸浮顆粒類等介質
特點 超寬面齒條(活塞)小齒輪傳動技術、
活塞及齒輪和殼體接觸面有低磨擦
材料制成的滑動軸承襯套、導向。
單作用式有保險彈簧座。1
特點 用途廣、整體造價低、流量大、流阻小

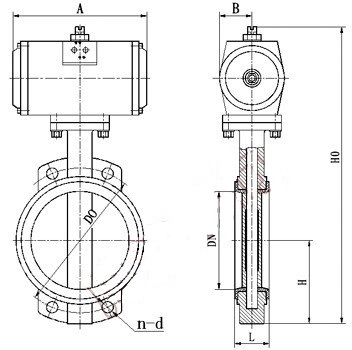

TD671X 氣動調節蝶閥氣動控制蝶閥外形及連接尺寸:
公稱通徑 結構長度
(標準值)
外形尺寸
(參考值)
連接尺寸
(標準值)
      0.6MPa 1.0MPa 1.6MPa
毫米 英寸 L H H0 A B D0 n-d D0 n-d D0 n-d
50 2 43 63 315 180 65 110 4-14 125 4-18 125 4-18
65 21/2 46 70 330 180 65 130 4-14 145 4-18 145 4-18
80 3 46 83 390 245 72 150 4-18 160 8-18 160 8-18
100 4 52 105 431 240 72 170 4-18 180 8-18 180 8-18
125 5 56 115 455 240 72 200 8-18 210 8-18 210 8-18
150 6 56 137 626 350 93 225 8-18 240 8-22 240 8-22
200 8 60 164 720 350 93 280 8-18 295 8-22 295 12-22
250 10 68 206 800 550 350 335 12-18 350 12-22 355 12-26
300 12 78 230 860 600 350 395 12-22 400 12-22 410 12-26
350 14 78 248 883 600 350 445 12-22 460 16-22 470 16-26
400 16 102 289 972 600 350 495 16-22 515 16-26 525 16-30
450 18 114 320 1043 750 380 550 16-22 565 20-26 585 20-30
500 20 127 343 1098 750 380 600 20-22 620 20-26 650 20-33
600 24 154 413 1236 750 380 705 20-26 725 20-30 770 20-36
700 28 165 478 1431 750 380 810 24-26 840 24-30 840 24-36
800 32 190 525 1488 750 380 920 24-30 950 24-33 950 24-39
900 36 203 620 1615 1250 380 1020 24-30 1050 28-33 1050 28-39
1000 40 216 725 1765 1500 580 1120 28-30 1160 28-36 1170 28-42
1200 48 254 780 1976 1500 580 1340 32-33 1380 32-39 1390 32-48

聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上海惠夏閥門制造有限公司官網:www.hrfengji.com
