氣動高真空蝶閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬系列: 氣動蝶閥
名    稱: 氣動高真空蝶閥
型    號: GIQ
檢索關鍵字: GIQ氣動高真空蝶閥,高真空蝶閥

GIQ氣動高真空蝶閥產品說明:

GIQ氣動高真空蝶閥是通過電磁換向閥改變氣路方向,控制執行氣缸驅動蝶閥作啟閉運動。用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。可選配反饋信號裝置及電氣閥門定位器。該系列氣動真空蝶閥工作壓力低于標準大氣壓的。
GIQ氣動高真空蝶閥產品特點:
1、閥門能承受正壓力。
2、閥桿上下不竄動。
3、閥門的閥板采用夾緊結構,把閥板的密封圈來夾緊。
4、除了能用在真空狀態下,也能在低壓狀態下使用。
5、并可以任意位置安裝。適用的工作介質為空氣和非腐蝕性氣體
GIQ氣動高真空蝶閥技術參數及性能:
執行器技術參數 閥體參數
氣壓 0.3MPa-0.7MPa 公稱通徑 DN100~1200mm
輸出力矩 3~10000N·M 公稱壓力 PN0.1~1.6MPa
任選功能 雙作用、但作用零件材料 閥軸材質 2cr13、不銹鋼
零件材料 殼體:鋁合金表面陽極化處理。
端蓋:鋁合金表面噴塑處理。
活塞/齒條:鋁合金
閥體材質 鑄鋼、304/316不銹鋼
密封O型圈 丁睛橡膠=NBR70 閥板材質 鑄鋼、304/316不銹鋼
軸承墊圈/導環 塑料 閥座密封 NBR、PTFE
動作時間 1-5秒 結構形式 中線
環境溫度 -20°~90° 溫度 -25~+80℃(丁腈橡膠)
-30~+150℃(氟橡膠)
氣動附件 電磁閥、電氣定位器、
限位開關、氣源處理三聯件
(有減壓器、過濾器、油霧器)
手輪機構。
適用介質 純凈空氣和非腐蝕性氣體。
特點 超寬面齒條(活塞)小齒輪傳動技術、
活塞及齒輪和殼體接觸面有低磨擦
材料制成的滑動軸承襯套、導向。
單作用式有保險彈簧座。1
特點 耐磨,力矩小,流阻小,流通能力大

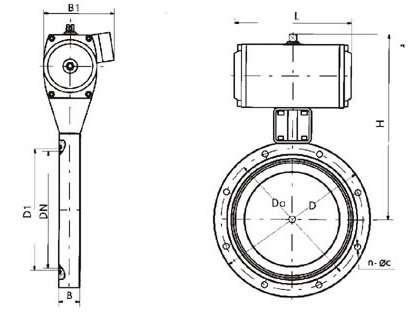

GIQ氣動高真空蝶閥外形及連接尺寸:
DN D Do D1 B H B1 L n-φc
40 85 70 44 22 162 90 104 4-φ7
50 110 90 55 22 175 90 104 4-φ7
65 125 105 70 26 198 102 140 4-φ9
80 145 125 85 30 208 102 140 4-φ9
100 170 145 105 30 220 102 140 4-φ12
150 220 195 156 35 272 115 164 8-φ12
200 275 250 208 40 330 205 190 8-φ12
250 330 300 258 45 335 205 190 8-φ14
300 380 350 308 55 426 152 247 8-φ14
400 500 465 410 60 520 180 308 8-φ18
500 600 565 510 80 643 220 378 12-φ18
600 710 670 610 100 760 270 524 12-φ21
800 920 815 815 130 962 320 648 20-φ21
1200 1440 1280 1280 150 1360 385 1480 36-φ19


聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上海惠夏閥門制造有限公司官網:www.hrfengji.com
