氣動V型球閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬系列: 氣動球閥
名    稱: 氣動V型球閥
型    號: VQ677F
檢索關鍵字: 氣動V型球閥、氣動法蘭V型球閥 、氣動對夾式V型球閥

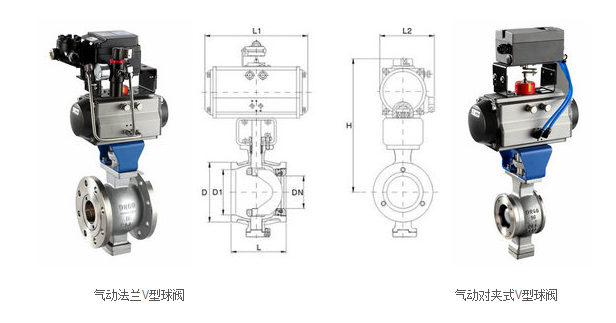

氣動V型球閥

  • 閥門型號:VQ677F,VQ677H,VQ677Y
  • 通徑規格:DN25~DN300
  • 結構形式:V型球芯
  • 閥體材質:鑄鋼WCB、不銹鋼304、不銹鋼316
  • 公稱壓力:PN16、PN25、PN40、PN64
  • 適用溫度:-40~450℃
  • 應用范圍:泥漿、纖維、含有微小固體懸浮物介質
  • 產品特點:動作靈敏,具有卓越的切斷性能和調節性能,適用范圍廣
  • 氣動V型球閥是一種球芯為V型結構的調節球閥,閥芯是1/4球殼,開有V型缺口,流通能力大,具有剪切力,能關閉嚴密等特點。氣動V型球閥根據V型球芯與管道形成的V型角度,隨著球的旋轉,可使用中間開度面積的變化進行流量調節,并可切斷流體中夾雜的雜質而關閉,適用于紙漿、砂漿、粘性流體的控制。
    氣動V型球閥具有良好的切斷性能和調節性能,廣泛適用于控制紙漿、污水、含有纖維和固體顆粒懸濁介質以及高溫蒸汽、干氣體等介質,特 一般情況下V型球閥都是單密封球閥,不適合用來雙向使用。
    氣動V型球閥特點:【氣動V型球閥工作原理動態圖】
    1,氣動V型調節球閥有近似等百比的固有流量特性及直線特性;采用雙軸承結構,啟動扭矩小,具有極好的靈敏度和感應速度;
    2,氣動V型球閥球芯上帶有V型切口,在關閉時,V型缺口與硬密封閥座產生較強剪切力,可將含有纖維性介質切斷,并有效防止球芯卡死;
    3,氣動V型調節球閥具有一個V型閥芯結構,即使在小流量或高粘度介質的工況中,也可在整個量程范圍內,保證控制的精準性和精確性;
    4,氣動V型球閥一般與閥門定位器及其它附件配套使用,適用于各種調節場合,額定流量系數大,調節性能靈敏,,可調范圍大可豎臥安裝。
    氣動V型調節球閥技術參數:
    公稱通徑 DN25~DN300(mm)
    公稱壓力 PN1.0、1.6、2.5、6.4MPa
    連接方式 法蘭式、對夾式
    驅動形式 壓縮空氣4-7bar,可帶手動裝置
    溫度范圍
    軟密封:-30~180℃;硬密封:-40~450℃
    閥芯結構 V字型切口球芯
    密封材料 增強聚四氟乙烯 對位聚苯 金屬密封
    閥體材質 碳鋼WCB、不銹鋼304、316、316L
    作用形式 單作用(彈簧復位)、雙作用(氣開氣關)
    控制方式 開關兩位切斷、精準調節型4-20mA模擬信號(均可選防爆)
    氣動V型調節球閥作用:
    氣動V型球閥按密封性能分為軟密封和硬密封,軟密封一般使用低壓常溫場所,而硬密封可應用于常溫及高溫高壓管路中。根據控制方式分為調節型和開關切斷型,開關型型按作用形式可分為單作用和雙作用式,而調節型應當選用雙作用式,單作用執行器的獨特優點是一旦氣源失氣或管道故障的情況下,氣動V型球閥將按控制系統的要求自動復位到閥門關閉或開啟的狀態。

    聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上海惠夏閥門制造有限公司官網:www.hrfengji.com
