閥門型號:BQ641、BQ671
通徑規格:DN15~DN200mm

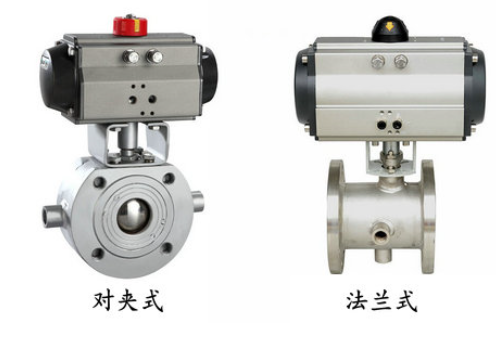

結構形式:法蘭分體式、對夾整體式
閥體材質:鑄鋼(WCB)、不銹鋼(304、316、316L)
公稱壓力:PN1.0、1.6、2.5MPa
適用溫度:-17℃-450℃
應用范圍:容易凝固的高粘度介質
產品特點:具有良好的保溫保冷特性
氣動保溫球閥特別適合用于容易凝固、及高粘度的液體介質,具有良好的保溫保冷特性,防止物料結晶堵塞管道,尤其是一些不經常開關,物料流動性不是很好的場合。夾套保溫氣動球閥的通徑與管徑一致,同時又能有效降低管路中介質熱量損失。

氣動保溫球閥根據使用工況不同,夾套可以是冷凝水,用于因為過熱而析出晶體,也可以用熱水、蒸汽和導熱油做伴熱用,其具有良好的保溫保冷特性,常用于輸送常溫下會(huì )凝固的高粘度介質。
氣動保溫球閥參數:
公稱通徑 |
DN15~DN200(mm) |
公稱壓力 |
1.0、1.6、2.5MPa |
連接形式 |
對夾、法蘭 |
結構形式 |
法蘭分體式、對夾整體式 |
驅動形式 |
壓縮空氣4-7bar |
動作范圍 |
0~90° |
閥芯結構 |
O型閥芯 |
閥體材質 |
鑄鋼(WCB)、不銹鋼(304、316、316L) |
密封材料 |
PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金) |
使用介質 |
易凝固的高粘度介質 |
氣動保溫球閥應用:
氣動保溫球閥用于需要保持一定溫
冷卻容易堵塞閥門,伴熱保溫。比如液流的保溫要求在135-145度,低于指標液流會(huì )凍結,如果閥門不用蒸汽夾套的話,會(huì )造成閥門無法操作,可用于石油、化工、冶金、制藥、食品等各類系統中。
氣動保溫球閥可選功能:
驅動方法 |
壓縮空氣(可帶手輪) |
供氣壓力 |
0.4-0.7mpa |
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 |
-30~+70℃ |
作用形式 |
單作用(彈簧復位):氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用(通氣開關):氣關式(B)--失氣時閥不變(FL);氣開式(K)--失氣時閥不變(FL) |
可選附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上海惠夏閥門制造有限公司官網:www.hrfengji.com。
