- 閥門型號:Q611F,Q611H
- 通徑規格:DN15~DN100
- 結構形式:浮動直通式
- 閥體材質:不銹鋼304、不銹鋼316、不銹鋼316L
- 公稱壓力:PN10、PN16、PN25、PN40、PN64
- 適用溫度:-40~425℃
- 應用范圍:蒸汽、氣體、液體、油品、腐蝕性介質
- 產品特點:體積小,密封可靠,使用壽命長,拆裝簡單,維修方便

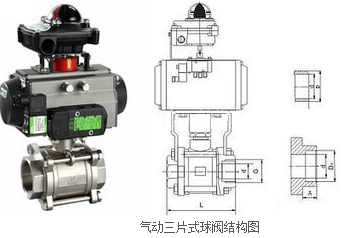

氣動三片式球閥是由三片式球閥與氣動執行器連接組成,采用三段式結構,由左右兩片閥體與中間閥體組成,再用螺栓連接成一體,具有拆裝簡單維修方便等優點。氣動三片式球閥根據作用形式分為雙作用和單作用,單作用形式具有彈簧復位功能,可在遇到故障或沒有氣源時,自動歸位到開啟或關閉的狀態。氣動三片式球閥通過壓縮空氣為動力源,帶動閥芯做0-90度的來回轉動,即可實現對閥門的開關動作,在各個行業得到廣泛應用,是常見的控制閥門。
1,采用三段式閥體,螺紋連接,結構緊湊,重量輕,從高真空至高壓力都可應用。
2,外形小巧,節約安裝空間,特別適用于機械體積小空間狹窄的工況當中。
3,螺紋三片式氣動球閥密封可靠,使用壽命長,開關動作迅速,檢修起來方便,易拆裝。
氣動三片式球閥零件材料:
左右:閥體 WCB、CF8、CF8M、CF3M
閥座:PEFE、PPL、304、316
球體:WCB、CF8、CF8M、CF3M
密封圈:聚四氟乙烯、金屬硬密封
中閥體:WCB、CF8、CF8M、CF3M
閥桿:2Cr13304、316、316L
填料壓蓋:WCB、CF8、CF8M、CF3M
可選附件:限位開關、定位器、電磁閥、減壓閥 |
|

氣動三片式球閥技術參數:
公稱通徑 |
DN15~DN100(mm) |
公稱壓力 |
PN1.0、1.6、2.5、4.0、6.4MPa |
連接方式 |
內螺紋 |
氣源驅動 |
壓縮空氣4-6bar(可帶手輪) |
溫度范圍 |
軟密封:-30~180℃;硬密封:-40~425℃ |
閥體結構 |
三片式球閥(開度可選) |
密封材料 |
聚四氟乙烯(F)、對位聚苯(PPL)、金屬硬密封(H) |
適用介質 |
氣體、液體、油類、腐蝕性介質等 |
閥體材質 |
開關模式(開關兩位控制),調節型(4-20mA信號) |
三片式球閥與一片式、二片式的區別:
一片式球閥是一體式的,由一個塞頭將球體固定,屬于整體式的閥體,常用于小尺寸的閥門。
二片式球閥為兩部分組成,由兩片閥體夾住球體固定的,維修相對復雜,中間的螺絲松緊度很關鍵,關系到是否泄露的可能。
三片式球閥由左右兩片閥體與中間閥體組成,再由兩邊帶頸法蘭夾住,其壓力比其他兩種球閥承受的壓力要高些。
一般情況下內絲球閥多用一片式或三片式,而三片式球閥一般多為精鑄閥門,二片式多用于法蘭閥門
