- 閥門型號:Q641F,Q641H
- 通徑規格:DN15~DN300
- 結構形式:浮動直通式
- 閥體材質:鑄鋼WCB、不銹鋼304、不銹鋼316
- 公稱壓力:PN16、PN25、PN40
- 適用溫度:-30℃-350℃
- 應用范圍:水、油品、氣體、腐蝕性介質等
- 產品特點:高帶平臺設計,便于安裝,結構簡單,緊密可靠
氣動高平臺球閥采用高平臺ISO5211標準設計,是為了方便球閥安裝驅動裝置而設置的連接盤,可與執行器直接進行安裝,無需再上支架,而普通球閥在與執行器連接之間則需要有一個支架和連接軸支撐。氣動高平臺球閥具有流通阻力小,流通量大等特點,不僅能做開關截斷,也可用于調節流量使用,選用不同材質的閥體和閥座,可用于不同工況。由于高平臺球閥與氣動執行器之間距離較短,所以不適合用于介質溫度過高的場合,避免因為高溫而損壞執行器。

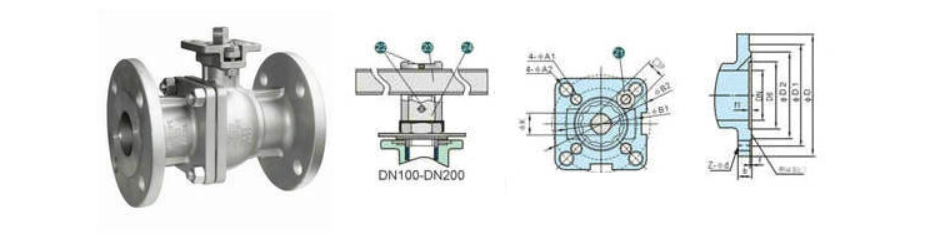

1、采用高帶平臺設計,執行器與球閥連接無需支架與連接軸,便于安裝。
2、結構簡單、緊密可靠,不需要在增加連接部件,提高產品運行的穩定性。
3、操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。
4、在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會(huì )引起閥門密封面的侵蝕。
公稱通徑 |
DN15~DN300(mm) |
公稱壓力 |
1.6、2.5、4.0MPa |
連接形式 |
法蘭式 |
結構形式 |
浮動直通式(高平臺閥體) |
驅動形式 |
壓縮空氣4-7bar(可帶手動) |
動作范圍 |
0~90° |
閥芯結構 |
浮動"O"型閥芯 |
閥體材質 |
鑄鋼WCB、不銹鋼304、316、316L |
密封材料 |
PTFE、PPL(-30℃-180℃) |
使用介質 |
水、油品、氣體、腐蝕性介質等 |
控制方式 |
開關式(快速兩位切斷)、調節型(閥門定位器4~20mA信號) |

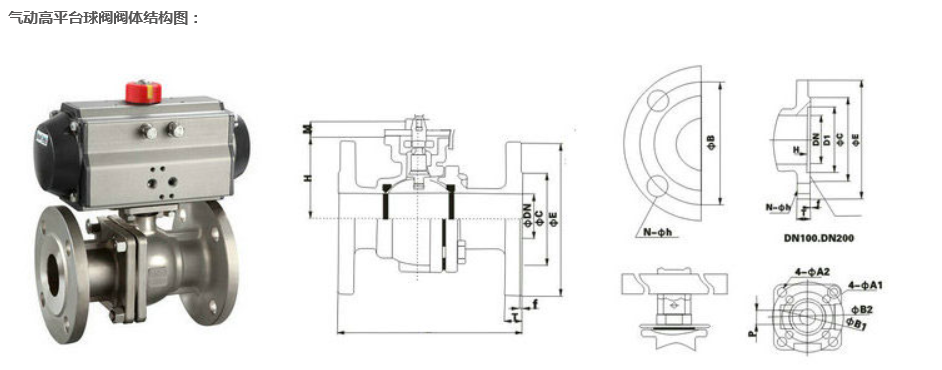

氣動高平臺球閥工作原理:
氣動高平臺球閥是以壓縮空氣為動力源,以氣缸為執行器,并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門,實現開關量或比例式調節,接收工業自動化控制系統的控制信號來完成調節管道介質的流量、壓力、溫度等各種工藝參數。其中氣動執行器可分為單作用和雙作用,單作用執行器具有彈簧復位的功能,可在失去氣源貨發生故障時自動復位到初始狀態。
聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上海惠夏閥門制造有限公司官網:www.hrfengji.com。
