氣動軟密封蝶閥

• 閥門型號：D671X，D641X，D671F46，D641F46
• 通徑規格：DN50～DN1200
• 結構形式：中線型（對夾式，法蘭）
• 閥體材質：球墨鑄鐵、鑄鋼WCB、不銹鋼304、316
• 公稱壓力：PN6、PN10、PN16
• 適用溫度：-40℃～150℃
• 應用范圍：水、氣體、油品、腐蝕性介質等
• 產品特點：密封性能好，耐老化、耐腐蝕，使用壽命長
氣動軟密封蝶閥概述：
氣動軟密封蝶閥是一種防腐蝕性和密封性較好的中線型蝶閥，一般分為法蘭或對夾式連接，可用于含有腐蝕性介質及泄露量要求較高的常溫常壓場合。氣動軟密封蝶閥采用密封結構，密封材料有橡膠、聚四氟乙烯等，泄露量可達到零泄露。由于結構特征的限制，氣動軟密封蝶閥不適用于高溫、高壓及抗磨損等行業，只適合在常溫環境和低壓、中壓等場所做開關切斷和調節流量使用。

氣動軟密封蝶閥參數說明：


公稱通徑	DN50～DN1200(mm)
壓力等級	PN1.0、1.6、2.5MPa
連接方式	對夾或法蘭連接
閥芯形式	碟板式
驅動方式	氣源驅動,壓縮空氣5～7bar(可帶手輪)
動作范圍	0～90°
密封材質	各種橡膠、聚四氟乙烯
工作場合	各種腐蝕性介質等(常溫常壓、低溫低壓場合)
附件選項	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
控制方式	開關兩位控制,氣開、氣關式、彈簧復位、智能調節型(4～20mA模擬量信號)

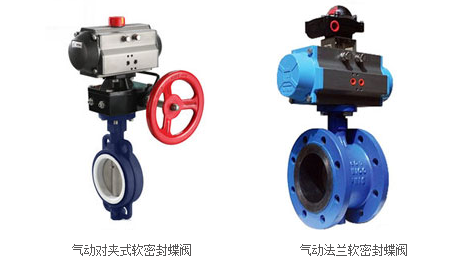

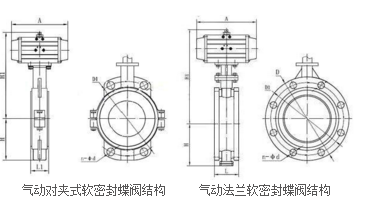

氣動軟密封蝶閥優點： 1、結構簡潔，流阻系數小，流量特性趨于直線，不會(huì )滯留雜物。 2、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。 3、分為氣動對夾式軟密封蝶閥和氣動法蘭軟密封蝶閥，滿足不同管道。 4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。 5、密封材料耐老化、耐腐蝕，使用壽命長。 氣動軟密封蝶閥密封材料： 材料品種 氯丁橡膠 丁腈橡膠 乙丙橡膠 聚四氟乙烯 硅橡膠 氟橡膠 代號 ×或 0rJ XA或orJA XB或orJB xC、JC或0rF XD或orJD × E或orJE 耐最高溫度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 耐最低溫度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ 適用工作溫度 ≤65℃ ≤80℃ ≤120℃ ≤200℃ ≤200℃ ≤180℃ 氣動軟密封蝶閥和氣動硬密封蝶閥的區別： 1、軟密封蝶閥多為中線型，硬密封多為單偏心、雙偏心、三偏心蝶閥結構。 2、軟密封用于常溫環境。硬密封可用于低溫、常溫、高溫等環境。 3、軟密封使用于低壓-常壓，硬密封還可以使用于中高壓。 4、軟密封和三偏心硬密封蝶閥密封性能比較好，三偏心蝶閥在高壓高溫環境下可以保持良好的密封。 5、軟密封蝶閥的優點是密封性能好，缺點是容易老化、磨損、使用壽命短。 6、硬密封蝶閥使用壽命長，但是密封性相對比軟密封差。 聲明：本文中所有文字、數據、圖片均只適用于參考，閥門性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-61128612。上海惠夏閥門制造有限公司官網：www.hrfengji.com。 電動球閥|電動法蘭球閥|電動鑄鋼球閥|電動不銹鋼球閥|氣動球閥
