氣動通風蝶閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬系列: 氣動蝶閥
名    稱: 氣動通風蝶閥
型    號: D641W
檢索關鍵字: 氣動通風蝶閥、氣動法蘭通風蝶閥、氣動不銹鋼316通風蝶閥

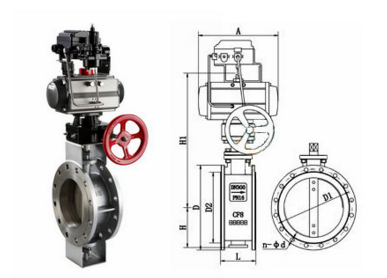

氣動通風蝶閥

  • 閥門型號:D641W
  • 通徑規格:DN50~DN2000
  • 結構形式:中線型(法蘭)
  • 閥體材質:鑄鋼WCB、不銹鋼304、不銹鋼316
  • 公稱壓力:PN2.5、PN6、PN10
  • 適用溫度:-40℃~+450℃以上
  • 應用范圍:空氣、煤氣、含塵氣體、煙道氣、冷熱風等
  • 產品特點:流道阻力小,流量系數大,重量輕,可適用于大口徑
  • 氣動通風蝶閥是用在通風管道中的一種非密閉旋轉型蝶閥,采用中線式碟板與短結構鋼板焊接的結構形式設計制造,作為氣體介質的流量調節或開關控制。氣動通風蝶閥流道阻力小,流量系數大,重量輕,啟閉快,與閥門定位器配套使用,可實現比例調節,特別適用于大口徑、大流量鍋爐窯煙道氣控制。
    氣動通風蝶閥優點:
    1.可遠距離控制閥門開關、調節,達到了省時省力,省人工成本。
    2.內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝,不受介質流向影響。
    3.采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的,結構緊湊、重量輕、便于安裝、流阻小、流通量大,避免高溫膨脹的影響,操作輕便。
    氣動通風蝶閥采用標準:
    設計標準:GB/T12238-1989、JB/T8692-1998
    法蘭連接尺寸:GB/T9115.1-2000
    結構長度:GB/T12221-1989
    壓力試驗:GB/T13927-1992、JB/T9092-1999
    強度試驗:0.075  0.375  0.9

    密封試驗:≤1.5%泄漏量
    適用溫度:-40~+450℃

    氣動通風蝶閥技術參數:
    公稱通徑 DN50~DN2000(mm)
    壓力等級 PN0.25、0.6、1.0MPa
    連接方式 法蘭式連接
    結構形式 中線型結構
    驅動方式 氣動控制,氣源驅動(可帶手輪)
    閥體材質 鑄鋼WCB、不銹鋼304、不銹鋼316
    密封材質 本體密封
    工作場合 空氣、煤氣、含塵氣體、煙道氣、冷熱風等
    控制方式 開關型(開關兩位模式),調節型(調節碟板開度)
    附件選型 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

    聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上海惠夏閥門制造有限公司官網:www.hrfengji.com
