- 閥門型號:D681X/F D661X/F D621X/F
- 通徑規格:DN20~DN108mm
- 結構形式:直通式
- 閥體材質:不銹鋼
- 公稱壓力:PN6、PN10、PN16
- 適用溫度:-20℃~180℃
- 應用范圍:食品、制藥、潔凈蒸汽、酒類、飲料
- 產品特點:安全衛生,光滑表面確保清潔,不會(huì )產生潛在污染

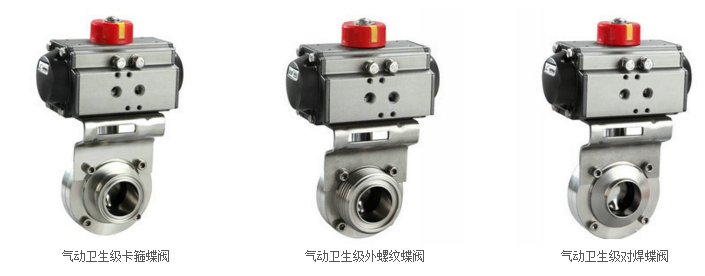

氣動衛生級蝶閥鋼件均由食品級不銹鋼制作,密封材質為食品橡膠,衛生質量高,按照連接方式不同,可分為外螺紋、卡箍、對焊、三片式焊接等多種形式。氣動衛生級蝶閥內外用高檔拋光設備處理,光滑表面確保清潔,無介質積存區域,不會(huì )產生潛在的污染,廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。
氣動衛生級蝶閥常用于對衛生等級要求很高的場所,可以滿足食品、生物制藥領域各種介質的特殊要求,其光滑、無縫、自動排空手工藝流體通道,還非常適用于蒸汽及其它就地清洗的需要。氣動衛生級蝶閥參數:
公稱通徑 |
DN50~DN108(MM) |
公稱壓力 |
PN0.6、1.0、1.6MPa |
連接方式 |
外螺紋、三片式焊接、卡箍、對焊 |
驅動形式 |
氣動控制(氣源驅動,壓縮空氣4~7bar) |
適用溫度 |
-20℃~180℃ |
動作范圍 |
0~90° |
密封材質 |
丁晴橡膠(X)、氟橡膠(FKM)、三元乙丙橡膠(E) |
閥體材質 |
不銹鋼 |
作用方式 |
單作用(常開,常閉)、雙作用(氣開,氣關) |
控制形式 |
開關型(開關兩位控制)、調節型(定位器4-20mA模擬量控制) |

氣動衛生級蝶閥執行機構:
驅動方法 |
壓縮空氣(可帶手輪) |
供氣壓力 |
0.4-0.7mpa |
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 |
-30~+70℃ |
作用形式 |
單作用(彈簧復位):氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用(通氣開關):氣關式(B)--失氣時閥不變(FL);氣開式(K)--失氣時閥不變(FL) |
可選附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上海惠夏閥門制造有限公司官網:www.hrfengji.com。
