防爆氣動蝶閥

• 閥門型號：FBD671X，FBD641X，FBD673H，FBD643H
• 通徑規格：DN50～DN1200
• 結構形式：中線型，三偏心（對夾式，法蘭）
• 閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
• 公稱壓力：PN6、PN10、PN16、PN25、PN40
• 適用溫度：-40℃～450℃
• 應用范圍：可燃氣體、氣體、液體、粉塵等介質
• 產品特點：?jiǎn)㈤]快，可遠程控制，適用于易燃易爆的場所

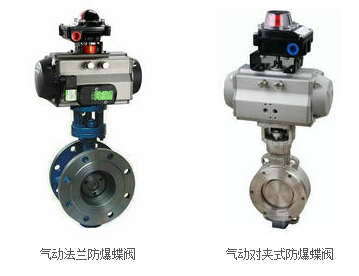

防爆氣動蝶閥簡介：
防爆氣動蝶閥主要由氣動執行機構和蝶閥組成，另加附件防爆電磁換向閥、防爆限位開關、防爆定位器、手操機構等，按連接形式不同可分為法蘭式與對夾式，根據使用條件選用不同的密封材質，分為硬密封（高溫高壓）和軟密封（常溫常壓）。氣動防爆蝶閥主要用來做截斷介質使用，亦可根據工況需要裝配上閥門定位器，輸入4-20mA模擬量及0.4-0.7Mpa氣源壓力對介質流量、壓力等進行調節控制。

防爆氣動蝶閥應用范圍：
氣動防爆蝶閥適用于易燃易爆的氣體、液體、粉塵等介質，且防爆等級為EXdII BT4隔爆型。可廣泛用于給排水、污水、水處理環保、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業。
防爆氣動蝶閥技術參數：

公稱通徑	DN50～DN1200(MM)
公稱壓力	PN0.6、1.0、1.6、2.5MPa
連接方式	對夾式或法蘭連接
驅動形式	氣動控制（氣源驅動,壓縮空氣4～7bar）
密封材質	軟密封（≤180℃）、金屬密封（≤450℃）
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏
閥體材質	碳鋼、不銹鋼304、316
作用方式	單作用（常開,常閉）、雙作用（氣開,氣關）
控制形式	開關型（開關兩位控制）、調節型（定位器4-20mA模擬量控制）
防爆型氣動蝶閥附件可選：
回訊器：也叫限位開關，遠程反饋開關信號 （普通型、防爆型可選）；
電磁閥：雙作用選二位五通、單作用選二位三通（普通、防爆；多種電壓可選）；
三聯件：可對氣源起穩壓、過濾作用；
手輪機構：在氣源故障情況下，轉動手輪機構，可實現手動開、關閥；
電-氣定位器：輸入4～20mA信號,實現閥門調節功能（普通、防爆可選）。

防爆氣動蝶閥性能規范：

供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	防爆定位器、防爆電磁閥、空氣過濾減壓器、保位閥、防爆行程開關、防爆閥位傳送器、手輪機構等
聲明：本文中所有文字、數據、圖片均只適用于參考，閥門性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-61128612。上海惠夏閥門制造有限公司官網：www.hrfengji.com。
