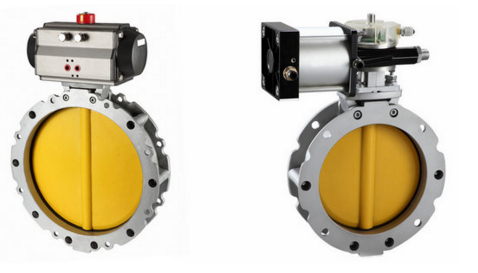

- 閥門型號:氣動粉體蝶閥
- 通徑規格:DN50~DN500
- 結構形式:垂直板式
- 閥體材質:壓鑄鋁合金
- 公稱壓力:PN6、PN10、PN16
- 適用溫度:-15℃~100℃
- 應用范圍:水泥、粉塵、粉末等粉體及顆粒狀物料
- 產品特點:重量輕、性?xún)r(jià)比高、耐磨性強
氣動粉體蝶閥專用水泥、粉塵、粉末等物料介質的場合,主要由閥體、密封座、閥板和氣動執行器組成,閥體橡膠密封圈形成的軟性密封,使其特別適用于磨損性強的物料。在需要重力落料或氣力輸送的粉體,顆粒物料處理系統中,氣動粉體蝶閥常常被安裝在料斗,筒倉,螺旋輸送機出口以及氣送管路上。

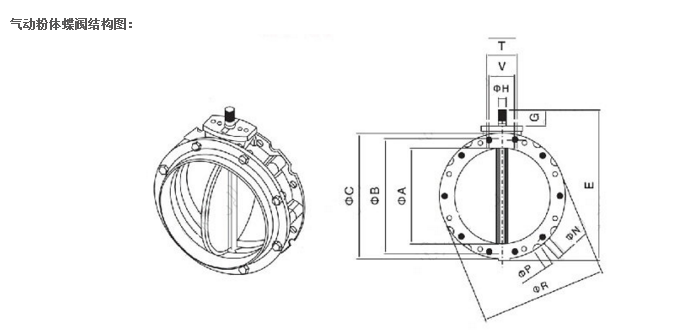

氣動粉體蝶閥閥板中間為平板結構,閥桿設置在閥板的上下兩側并與閥板一體連接,密封座套接在閥板上,閥板兩側的閥桿穿過密封座的軸孔容置在閥體的軸孔內。氣動粉體蝶閥由粉體板、丁晴密封圈,覆以耐磨高分子材料加工而成,半閥體為鋁合金材料,旋轉閥板采用高分子材料制作,專用于粉狀及顆粒狀物料處理。
氣動粉體蝶閥參數:
公稱通徑 |
DN50~DN500(MM) |
公稱壓力 |
PN0.6、1.0、1.6MPa |
連接方式 |
法蘭 |
驅動形式 |
氣動控制(氣源驅動,壓縮空氣4~7bar) |
適用溫度 |
-15℃~100℃ |
動作范圍 |
0~90° |
密封材質 |
丁晴橡膠 |
閥體材質 |
壓鑄鋁合金 |
適用介質 |
混凝土攪拌站及干性粉料 |
控制形式 |
開關型(開關兩位控制)、調節型(定位器4-20mA模擬量控制) |

氣動粉體蝶閥附件:
驅動方法 |
壓縮空氣(可帶手輪) |
供氣壓力 |
0.4-0.7mpa |
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 |
-30~+70℃ |
作用形式 |
單作用(彈簧復位):氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用(通氣開關):氣關式(B)--失氣時閥不變(FL);氣開式(K)--失氣時閥不變(FL) |
可選附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上海惠夏閥門制造有限公司官網:www.hrfengji.com。
