氣動切斷蝶閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬系列: 氣動蝶閥
名    稱: 氣動切斷蝶閥
型    號: D671X
檢索關鍵字: 氣動切斷蝶閥、氣動對夾式切斷蝶閥、氣動法蘭式切斷蝶閥

氣動切斷蝶閥

  • 閥門型號:D671X,D641X,D673H,D643H
  • 通徑規格:DN50~DN1200
  • 結構形式:中線式,三偏心
  • 閥體材質:鑄鋼WCB、不銹鋼304、不銹鋼316
  • 公稱壓力:PN6、PN10、PN16、PN25、PN40
  • 適用溫度:-40℃~450℃
  • 應用范圍:氣體、水、油品、蒸汽、腐蝕性流體
  • 產品特點:?jiǎn)㈤]速度非常快,適用于快速開關或緊急切斷的場合
  • 氣動開關蝶閥(又稱氣動切斷蝶閥)一般用于工業管道中對介質進行開關兩位的切斷控制,利用氣源壓力帶動碟板做全開或者全開的動作。氣動開關蝶閥根據作用形式一般可以分為常開型或者常閉型,即閥門在不工作的狀態下為打開或者關閉,它可在沒有氣源、斷電或者氣路有故障的情況下自動復位到開啟或關閉的狀態。氣動切斷蝶閥的啟閉速度非常快,特別適用于快速開關或緊急切斷的場合。

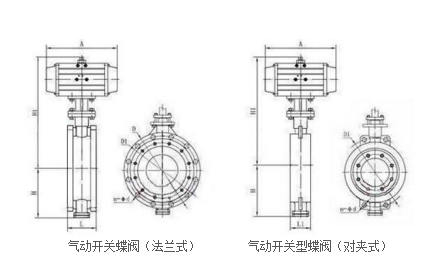

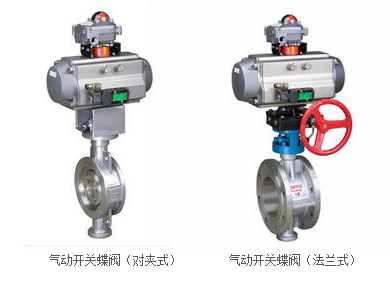

    氣動開關蝶閥按連接方式分為法蘭式和對夾式,按密封材質不同分為金屬密封與軟密封,可適用各種不同介質、不同溫度及不同工況的場合當中,具有適應性極強,密封性能好,安裝方便等優點。氣動切斷蝶閥可廣泛應用于蒸汽、燃氣、環保、石油、化工、污水等工業管道中作遠距離集中控制或就地控制。
    氣動開關蝶閥優點:
    1,氣動切斷蝶閥結構簡單,且易于安裝和拆卸、維修方便,適用范圍廣泛。
    2,雙向密封功能,可安裝于任意方向,安裝時不受介質流向和空間位置的影響。
    3,氣動切斷蝶閥僅需旋轉碟板90度即可完成開關動作,操作扭矩小、省力、且開關速度快。
    4,單作用形式的執行機構,可有效防止工作中氣源斷掉或管路故障時,自動彈簧復位關閉或開啟閥門。
    5,氣動切斷蝶閥接收控制系統的開關量信號來精確控制閥門開關,從而達到對管路中的介質進行嚴密切斷。
    氣動開關蝶閥標準規范:
    設計標準:GB/T2238-1989
    法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000
    結構長度:GB/T12221-1989
    壓力試驗:GB/T13927-2000;JB/T9092-1999
    適用介質:空氣、水、污水、蒸氣、煤氣、油品等
    強度試驗:0.9 1.5 2.4 3.75
    密封試驗:0.66 1.1 1.76 2.75
    低壓氣密試驗:0.5~0.7
    適用溫度:軟密封:-29℃~180℃ 硬密封:-40℃~600℃
    氣動開關蝶閥技術參數:
    公稱通徑 DN50~DN1200(mm)
    壓力等級 PN0.6、1.0、1.6、2.5、6.4MPa
    連接方式 法蘭式或對夾式
    動作范圍 0-90°
    驅動方式 氣動控制,氣源驅動(可帶手輪)
    供氣壓力 0.4~0.7MPa
    密封材質 金屬密封、四氟密封、橡膠密封
    工作場合 液體、蒸氣、油品、腐蝕性介質等
    控制方式 開關模式(開關兩位切斷)氣開式、氣關式、彈簧復位
    附件選項 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

    聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上海惠夏閥門制造有限公司官網:www.hrfengji.com
